1. Назначение гидрозатвора в проходных элементах

Гидрозатвор в контексте кровельных проходных элементов — это узел уплотнения, выполняющий следующие функции:

• Герметизация кольцевого зазора между проходной трубой и основанием проходки. Именно через этот зазор атмосферная влага (дождь, талая вода) может проникать в подкровельное пространство;
• Компенсация температурных деформаций. Труба и основание проходки имеют разные коэффициенты температурного расширения. Уплотнитель компенсирует взаимные перемещения без потери герметичности;
• Виброизоляция. Вентиляционные каналы и дымоходы подвержены вибрациям от ветровых нагрузок и работы оборудования. Эластичный уплотнитель гасит вибрации, предотвращая разрушение жёстких соединений;
• Защита от обратного тока воды. При сильном ветре и косом дожде вода может задуваться под колпак проходки. Гидрозатвор предотвращает её проникновение внутрь.

Согласно п. 5.4.3 СП 17.13330.2017, все места пропуска через кровлю инженерных коммуникаций должны быть герметизированы. Уплотнитель гидрозатвора является ключевым элементом этой герметизации.

2. Материалы уплотнителей: сравнительный анализ

2.1. EPDM (этилен-пропилен-диеновый каучук)

Наиболее распространённый материал для уплотнителей кровельных проходок. Преимущества: исключительная атмосферостойкость (озон, УФ, влага), сохранение эластичности в широком диапазоне температур, длительный срок службы. Недостаток: низкая масло- и бензостойкость, ограничение по верхней температуре (130 °C). Соответствует требованиям ГОСТ 30778-2001 «Прокладки уплотняющие из эластомерных материалов».

2.2. Силикон

Применяется для высокотемпературных проходок (дымоходы, выхлопные трубы). Преимущества: термостойкость до 250 °C, отличная эластичность при отрицательных температурах, химическая инертность. Недостаток: более высокая стоимость, меньшая механическая прочность на разрыв по сравнению с EPDM.

2.3. TPE (термопластичный эластомер)

Бюджетная альтернатива EPDM. Преимущества: низкая стоимость, возможность переработки литьём под давлением. Недостатки: меньший срок службы, снижение эластичности при отрицательных температурах, чувствительность к УФ-излучению без стабилизаторов.

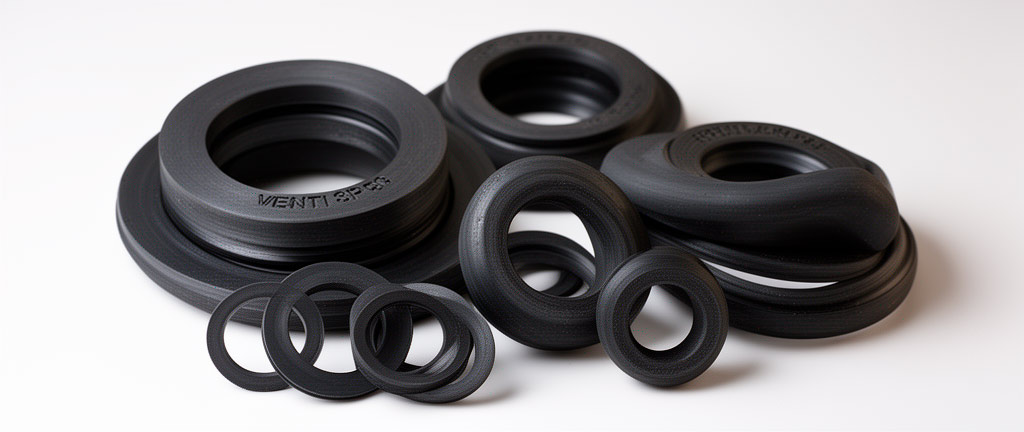

3. Конструкция уплотнителя гидрозатвора

3.1. Манжета

Основной элемент гидрозатвора — коническая манжета с переменным диаметром. Конусность позволяет использовать одну манжету для труб различного диаметра. Манжета имеет горизонтальные ступени (кольцевые канавки) с шагом 5–10 мм, по которым производится обрезка под нужный диаметр. Внутренняя поверхность манжеты может иметь лабиринтные канавки для улучшения герметизации.

3.2. Обжимное кольцо

Жёсткое пластиковое или металлическое кольцо, устанавливаемое поверх манжеты в месте её примыкания к основанию проходки. Обеспечивает равномерное распределение усилия обжатия и предотвращает сползание манжеты.

3.3. Хомут

Металлический (нержавеющая сталь) или пластиковый хомут, фиксирующий манжету на проходной трубе. Хомут затягивается с определённым усилием, обеспечивающим герметичность без повреждения манжеты. Для дымоходов применяются хомуты из нержавеющей стали AISI 304.

3.4. Дополнительные элементы

• Термоусадочная манжета — альтернатива обжимному хомуту, обеспечивает равномерное обжатие при нагреве;
• Двойная манжета — для сэндвич-дымоходов, уплотняет оба контура (внутренний и наружный);
• Манжета с фланцем — для установки на плоские основания, крепится саморезами или приваривается.

4. Технология установки уплотнителя

4.1. Подбор диаметра

Манжета подбирается по наружному диаметру проходной трубы. Производители указывают диапазон диаметров, для которых предназначена конкретная манжета (например, 75–160 мм для вентиляции, 110–200 мм для канализации).

где D_{обрезки} — диаметр, по которому обрезается манжета; D_трубы — наружный диаметр проходной трубы. Обрезка на 20 % меньше диаметра трубы обеспечивает необходимое натяжение манжеты.

4.2. Обрезка манжеты

1. Измеряется наружный диаметр проходной трубы.
2. На манжете находится соответствующая ступень (кольцевая канавка).
3. Манжета обрезается острым ножом строго по канавке. Рез должен быть ровным, без заусенцев.
4. Для труб нестандартного диаметра обрезка выполняется между ступенями с последующей шлифовкой края.

4.3. Установка и фиксация

1. Манжета надевается на проходную трубу сверху вниз. Для облегчения надевания внутренняя поверхность манжеты может быть смочена мыльным раствором (не маслом — EPDM не маслостоек).
2. Манжета позиционируется так, чтобы её нижний край плотно прилегал к основанию проходки.
3. Устанавливается обжимное кольцо (при наличии в конструкции).
4. Хомут устанавливается на 10–15 мм ниже верхнего края манжеты и затягивается. Усилие затяжки — до плотного обжатия без деформации манжеты.
5. Проверяется равномерность прилегания манжеты по всему периметру.

5. Срок службы и замена уплотнителей

Факторы, сокращающие срок службы уплотнителей:

• Постоянное воздействие прямых солнечных лучей (УФ-деградация);
• Циклические перепады температур (особенно переход через 0 °C);
• Химическое воздействие (выхлопные газы, промышленные выбросы);
• Механические повреждения (птицы, град, ветви деревьев);
• Неправильный монтаж (перетяжка хомута, повреждение при обрезке).

6. Сравнение производителей уплотнителей

7. Расчёт усилия обжатия хомута

Для обеспечения герметичности без повреждения манжеты усилие затяжки хомута должно находиться в определённом диапазоне:

где F_обж — усилие обжатия, Н; D — диаметр трубы, мм; b — ширина зоны контакта манжеты с трубой, мм; P_конт — контактное давление, необходимое для герметизации (для EPDM — 0,3–0,5 МПа).

На практике усилие затяжки контролируется по деформации манжеты: обжатие считается достаточным, когда манжета плотно прилегает к трубе без видимых зазоров, но не деформируется (не выпучивается) над хомутом.

8. Типовые дефекты и их устранение
