1. Особенности натуральной черепицы, влияющие на установку проходок

Натуральная черепица — штучный кровельный материал, обладающий рядом характеристик, усложняющих установку проходных элементов:

• Хрупкость. Керамическая черепица разрушается при точечных нагрузках. Резка возможна только алмазным диском с водяным охлаждением. Цементно-песчаная черепица менее хрупкая, но также требует аккуратного обращения;
• Сложная геометрия. Каждый тип черепицы имеет уникальный профиль с пазами, замками, волнами. Проходной элемент должен повторять этот рельеф или адаптироваться к нему;
• Водозапорная система. Черепица имеет систему капиллярных канавок и замков, отводящих воду. Проходной элемент не должен нарушать эту систему;
• Большой вес. Масса 1 м² керамической черепицы — 40–60 кг. Проходной элемент не должен создавать дополнительную нагрузку на черепицу;
• Термическое расширение. Коэффициент температурного расширения керамики — 5–7×10⁻⁶ 1/°C. Проходка должна компенсировать подвижки черепицы.

2. Типы проходных элементов для натуральной черепицы

3. Обзор проходных элементов для популярных типов черепицы

3.1. Solar (Braas, BMI)

Черепица Solar — плоская с двойным фальцем, один из самых распространённых профилей в России. Для неё Vilpe выпускает проходной элемент с полипропиленовым основанием, повторяющим геометрию фальца. Альтернатива — гибкое свинцовое основание Klober, формуемое по месту. Диаметр проходной трубы: 110, 125, 160 мм.

3.2. Untitle (Creaton)

Черепица Untitle — плоская с одинарным фальцем. Проходные элементы: Vilpe Untitle (полипропилен, профилированный), Creaton Original (керамическая проходная черепица, заменяющая одну рядовую черепицу). Керамическая проходная черепица Creaton имеет встроенное отверстие диаметром 150 мм с уплотнительной манжетой.

3.3. Creaton (различные модели)

Для черепицы Creaton (модели Futura, Titania, Raphsodie) производитель предлагает фирменные проходные элементы — керамические черепицы с интегрированным проходным каналом. Преимущество — полное соответствие цвету и фактуре кровли. Недостаток — высокая стоимость и ограниченный диаметр (до 150 мм).

3.4. Karpiowka (Roben)

Черепица Karpiowka («бобровый хвост») — мелкоштучная, с сильной кривизной. Проходные элементы: гибкое свинцовое основание, формуемое по месту. Профилированные полимерные проходки не применяются из-за сложной геометрии. Герметизация — свинцовой лентой и силиконовым герметиком.

3.5. Koramic (Wienerberger)

Черепица Koramic — плоская и волновая. Проходные элементы: Vilpe Koramic (профилированные), гибкие алюминиевые. Для волновой Koramic применяются проходки с основанием, повторяющим волну.

3.6. Roben (различные модели)

Черепица Roben (модели Monza, Berlin, Romana) — проходные элементы Vilpe Roben с профилированным основанием. Для модели Monza (плоская) — плоское основание; для Romana (волновая) — волновое основание.

4. Технология монтажа проходного элемента на натуральную черепицу

4.1. Подготовительный этап

1. Определение места. Проходка размещается так, чтобы её ось проходила через стык двух черепиц (для минимизации подрезки) или по центру черепицы. Не допускается установка в ендове и ближе 300 мм к коньку.
2. Подготовка обрешётки. В обрешётке вырезается отверстие под проходную трубу. При необходимости устанавливаются дополнительные бруски.
3. Демонтаж черепицы. Черепица в зоне установки проходки временно снимается (3–5 рядов выше и 2–3 черепицы в стороны).

4.2. Подгонка черепицы

1. Черепица, через которую проходит труба, размечается по контуру проходной трубы с запасом 10–15 мм.
2. Резка выполняется алмазным диском с водяным охлаждением (для керамической черепицы) или УШМ с алмазным диском (для цементно-песчаной).
3. Края среза обрабатываются наждачной бумагой для удаления заусенцев.
4. Подрезанная черепица примеряется по месту. При необходимости корректируется форма выреза.

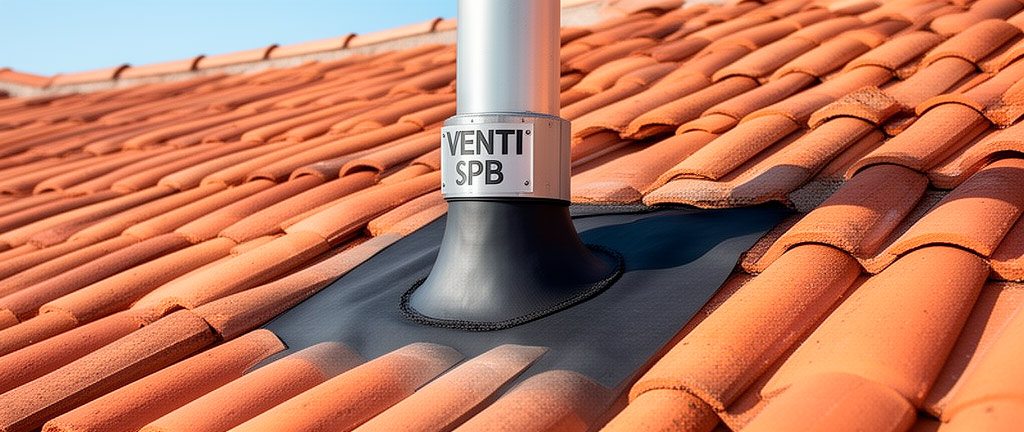

4.3. Установка проходного элемента

1. Гибкое основание (свинец или алюминий) укладывается на обрешётку и формуется по рельефу черепицы с помощью киянки с резиновым бойком.
2. Верхняя часть основания заводится под вышележащую черепицу на 150–200 мм.
3. Боковые части формуются по замкам черепицы и заводятся под соседние черепицы.
4. Нижняя часть укладывается поверх нижележащей черепицы с нахлёстом 100–150 мм.
5. Проходная труба вставляется в основание и фиксируется.

4.4. Герметизация

1. Стык основания с черепицей герметизируется силиконовым герметиком по всему периметру.
2. Для дополнительной защиты применяется самоклеящаяся свинцовая лента (Wakaflex, Easyform), которая формуется по рельефу и приклеивается к черепице и основанию проходки.
3. Уплотнительная манжета обрезается по диаметру трубы и фиксируется хомутом.
4. Устанавливается колпак (дефлектор).

5. Узлы примыкания: детальный разбор

5.1. Примыкание к плоской черепице (Solar, Untitle)

Основание проходки формуется по плоскости черепицы. Герметизация фальцевого замка — силиконовым герметиком с заполнением паза. Свинцовая лента заводится в фальцевый замок и обжимается.

5.2. Примыкание к волновой черепице (Romana, Koramic волновая)

Основание формуется по волне. В нижней части волны (подошве) устанавливается дополнительный водоотбойный валик из герметика. Свинцовая лента укладывается с перекрытием гребня волны.

5.3. Примыкание к мелкоштучной черепице (Karpiowka)

Наиболее сложный узел. Основание формуется по каждой черепице индивидуально. Герметизация — силиконовым герметиком и свинцовой лентой по каждой черепице. Рекомендуется установка дополнительного подкровельного гидробарьера (манжеты из EPDM) под черепицу.

6. Сравнение материалов основания для черепичных проходок

7. Типовые ошибки при монтаже

8. Особенности монтажа в зимних условиях

Монтаж проходных элементов на натуральную черепицу при отрицательных температурах сопряжён с дополнительными рисками:

• Керамическая черепица становится более хрупкой — риск разрушения при резке возрастает;
• Силиконовые герметики теряют адгезию при нанесении на холодную поверхность — требуется прогрев;
• Свинцовое основание сохраняет пластичность при отрицательных температурах и может формоваться без подогрева;
• Самоклеящиеся ленты требуют прогрева поверхности для надёжной адгезии (рекомендуемая температура нанесения — выше +5 °C).
