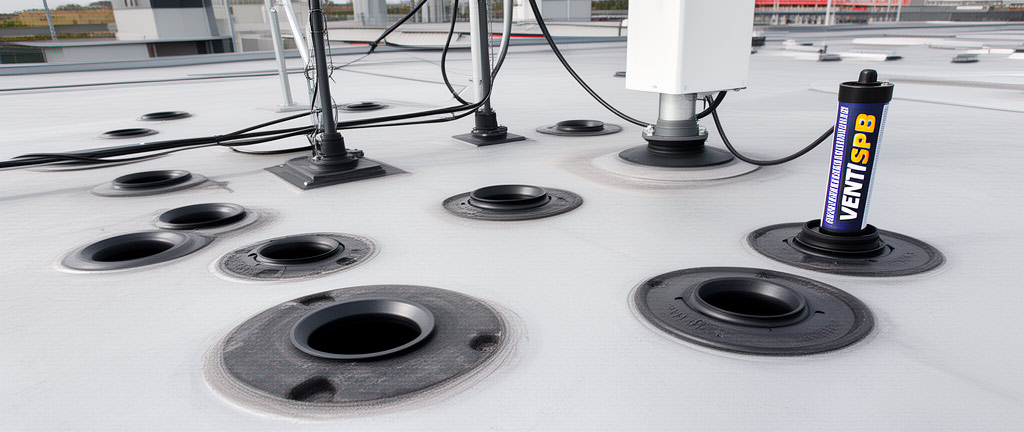

1. Виды инженерных коммуникаций, проходящих через кровлю

2. Специализированные проходные элементы для антенн

2.1. Конструкция антенной проходки

Антенная проходка отличается от вентиляционной меньшим диаметром проходного отверстия и наличием конического уплотнителя, обжимающего стойку. Конструкция включает:

• Основание (фланец) — из EPDM, алюминия или полипропилена, адаптированное под тип кровельного покрытия;
• Конический уплотнитель — из EPDM или силикона, с внутренним диаметром 25–50 мм. Конусность позволяет обжимать стойки разного диаметра;
• Обжимной хомут — из нержавеющей стали, фиксирует уплотнитель на стойке;
• Защитный колпачок — предотвращает затекание воды в зазор между стойкой и уплотнителем.

2.2. Модели антенных проходок

3. Универсальные проходки для труб малого диаметра

3.1. Конструкция универсальной проходки

Универсальные проходные элементы предназначены для вывода через кровлю труб и кабелей диаметром от 10 до 75 мм. Конструкция включает:

• Основание — алюминиевое или EPDM, плоское или профилированное;
• Регулируемую манжету — EPDM, с несколькими ступенями обрезки (10, 15, 20, 25, 32, 40, 50, 63, 75 мм);
• Заглушки для неиспользуемых отверстий — при многотрубной проходке;
• Хомуты — для каждой трубы.

3.2. Многотрубные проходки

Для вывода нескольких труб малого диаметра (например, две фреоновые магистрали и дренаж кондиционера) применяются многотрубные проходки. Основание имеет 2–4 отверстия с индивидуальными уплотнительными манжетами. Преимущество — одно отверстие в кровле вместо нескольких, что снижает риск протечек.

4. Герметизация кабельных проходок

4.1. Способы герметизации

4.2. Технология герметизации кабельной проходки EPDM-сальником

1. В основании проходки выбирается отверстие, соответствующее диаметру кабеля.
2. EPDM-сальник (коническая втулка) обрезается по диаметру кабеля (на 15–20 % меньше).
3. Сальник надевается на кабель и вставляется в отверстие основания.
4. Сальник фиксируется прижимной гайкой или хомутом.
5. Для дополнительной защиты от УФ и влаги место выхода кабеля из сальника покрывается силиконовым герметиком.

4.3. Герметизация пучка кабелей

При необходимости вывода через одно отверстие нескольких кабелей применяется следующий метод:

1. В основании проходки устанавливается переходная втулка с внутренним диаметром, превышающим суммарный диаметр кабелей.
2. Кабели пропускаются через втулку.
3. Пространство между кабелями и втулкой заполняется полиуретановым герметиком.
4. После полимеризации герметика (24–48 часов) узел готов к эксплуатации.

5. Проходки для трубопроводов кондиционирования

Вывод фреоновых магистралей и дренажа сплит-систем через кровлю имеет особенности:

• Температурные перепады. Фреоновая магистраль может иметь температуру от −10 °C (всасывание) до +60 °C (нагнетание). Уплотнитель должен сохранять эластичность в этом диапазоне — рекомендуется EPDM;
• Конденсат. На холодной трубе образуется конденсат, который должен отводиться, а не накапливаться в проходке. Рекомендуется установка проходки с дренажным отверстием;
• Теплоизоляция. Фреоновые магистрали прокладываются в теплоизоляции (K-Flex, Thermaflex). Проходной элемент должен иметь диаметр, учитывающий теплоизоляцию;
• Парная прокладка. Две трубы (жидкостная и газовая) плюс дренаж — оптимально применение трёхтрубной универсальной проходки.

6. Проходки для молниезащиты

Молниеприёмник (молниеотвод) должен проходить через кровлю без нарушения её гидроизоляции. Применяются специализированные проходные элементы:

• Металлическая проходка с изолирующей вставкой — для стальных молниеприёмников. Обеспечивает электрическую изоляцию от кровельного покрытия (для токоотвода используется отдельный проводник);
• EPDM-проходка с металлическим токоотводом — для медных молниеприёмников. Медь не должна контактировать с алюминиевым или оцинкованным основанием во избежание электрохимической коррозии;
• Требования к заземлению — согласно СО 153-34.21.122-2003 «Инструкция по устройству молниезащиты зданий и сооружений», сопротивление заземления молниеприёмника не должно превышать 10 Ом.

7. Сравнение стоимости различных типов проходок

8. Типовые ошибки при монтаже
