Узлы примыкания кровельного ковра к вертикальным поверхностям: типовые решения
Обсуждаемый вопрос
Как правильно выполнить узлы примыкания кровельного ковра к вертикальным поверхностям — парапетам, стенам, вентшахтам, зенитным фонарям? Какие требования предъявляет СП 17.13330.2017 к высоте заведения ковра, усилению в местах примыкания и защите верхнего края? В статье рассматриваются типовые решения узлов примыкания, нормативные требования и практические рекомендации по их исполнению.
Краткий ответ
Узлы примыкания кровельного ковра к вертикальным поверхностям являются наиболее ответственными элементами плоской кровли, поскольку именно в этих местах происходит до 70% всех протечек. Согласно п. 5.4.1–5.4.20 СП 17.13330.2017, высота заведения кровельного ковра на вертикальную поверхность должна составлять не менее 300 мм для неэксплуатируемых кровель и не менее 250 мм выше уровня поверхности эксплуатируемой кровли. В местах примыкания обязательно устройство наклонного бортика (галтели) под углом 45° и дополнительного слоя водоизоляционного ковра шириной не менее 300 мм. Верхний край ковра должен быть защищён металлическим фартуком или герметиком.
Расширенный ответ
1. Типы вертикальных поверхностей и особенности примыканий
В конструкции плоской кровли встречаются следующие типы вертикальных поверхностей, к которым выполняется примыкание кровельного ковра:
| Тип поверхности | Особенности | Характерные проблемы |
|---|---|---|
| Парапет | Наружная стена, возвышающаяся над кровлей. Подвержен атмосферным воздействиям с двух сторон | Промерзание, отслоение ковра от вертикали, коррозия фартука |
| Стена здания (перепад высот) | Примыкание к более высокой части здания. Одностороннее атмосферное воздействие | Затекание воды за ковёр, разрушение стены |
| Вентиляционная шахта | Выступающий над кровлей элемент. Перепад температур внутри и снаружи | Конденсат, отслоение ковра из-за вибрации |
| Зенитный фонарь | Светопрозрачная конструкция. Требует особой герметизации стыка | Протечки по стыку разнородных материалов |
| Выход на кровлю (люк) | Эксплуатируемый проём. Механические нагрузки при проходе | Повреждение ковра, протечки |
| Инженерное оборудование (опоры) | Точечные примыкания к стойкам, трубам. Вибрационные нагрузки | Разгерметизация, усталостное разрушение |
2. Типовые узлы по СП 17.13330.2017
СП 17.13330.2017 (раздел 5.4) устанавливает следующие требования к узлам примыкания:
2.1. Примыкание к парапету (п. 5.4.1–5.4.4):
- В месте перехода горизонтальной поверхности к вертикальной устраивается наклонный бортик (галтель) из цементно-песчаного раствора или жёсткого утеплителя под углом 45°, высотой и шириной не менее 100 мм
- Основной водоизоляционный ковёр заводится на вертикальную поверхность на высоту не менее 300 мм
- В месте примыкания укладывается дополнительный слой водоизоляционного ковра шириной не менее 300 мм (по 150 мм на горизонтальную и вертикальную части)

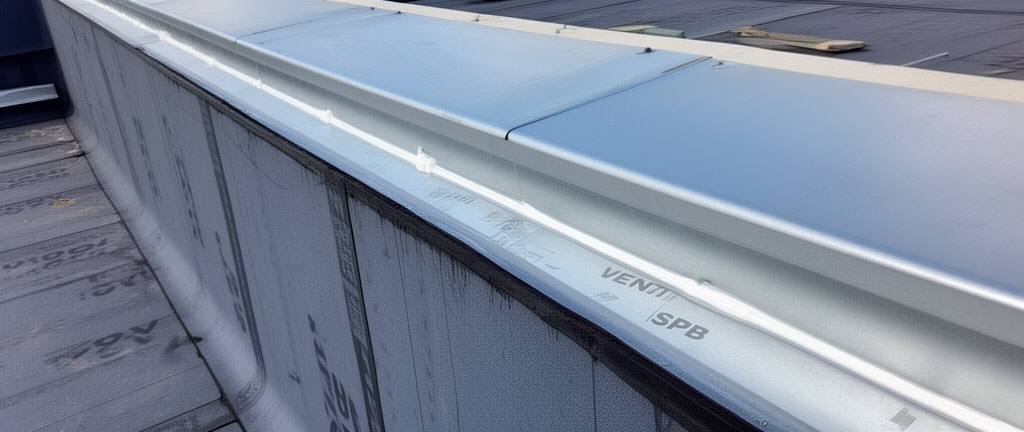

- Верхний край ковра закрепляется механически (краевая рейка) и защищается металлическим фартуком из оцинкованной стали толщиной не менее 0,7 мм
- Стык фартука со стеной герметизируется тиоколовым или силиконовым герметиком
2.2. Примыкание к стене (п. 5.4.5–5.4.8):
- Высота заведения ковра на стену — не менее 300 мм
- Верхний край ковра заводится в штрабу стены или закрывается фартуком
- При заведении в штрабу глубина штрабы — не менее 30 мм, с последующей зачеканкой герметиком
- Дополнительный слой ковра обязателен
2.3. Примыкание к вентшахтам и трубам (п. 5.4.10–5.4.14):
- Высота заведения ковра — не менее 300 мм
- Для круглых труб диаметром до 200 мм применяются готовые уплотнительные манжеты
- Для труб большего диаметра и прямоугольных шахт — заведение ковра с закреплением хомутами или рейками
- Обязательна герметизация верхнего края
2.4. Примыкание к зенитному фонарю (п. 5.4.15–5.4.18):
- Высота опорного стакана фонаря над кровлей — не менее 300 мм
- Кровельный ковёр заводится на опорный стакан на высоту не менее 300 мм
- Стык ковра с рамой фонаря герметизируется и закрывается нащельником
- Рекомендуется устройство дополнительного водоизоляционного фартука
3. Высота заведения кровельного ковра
Требования к высоте заведения кровельного ковра на вертикальные поверхности регламентированы п. 5.4.1 СП 17.13330.2017:
| Тип кровли | Минимальная высота заведения, мм | Обоснование |
|---|---|---|
| Неэксплуатируемая кровля | 300 | Защита от снегового покрова и косого дождя |
| Эксплуатируемая кровля | 250 мм выше уровня покрытия | Защита от воды при таянии снега и мытье покрытия |
| Кровля с гравийной засыпкой | 300 мм выше верха засыпки | Защита от капиллярного подсоса влаги |
| В ендовах и у воронок | Не менее 300 | Повышенная концентрация воды |
4. Усиление в местах примыкания
Усиление кровельного ковра в местах примыканий выполняется следующими способами:
| Элемент усиления | Назначение | Параметры | Материал |
|---|---|---|---|
| Галтель (наклонный бортик) | Плавный переход с горизонтали на вертикаль, исключение излома ковра | Угол 45°, стороны 100×100 мм | ЦПС М150, жёсткий утеплитель, деревянный брусок (антисептированный) |
| Дополнительный слой ковра | Усиление в зоне концентрации напряжений | Ширина не менее 300 мм (150+150) | Тот же материал, что и основной ковёр |
| Краевая рейка | Механическое закрепление верхнего края ковра | Шаг крепления 100–150 мм | Оцинкованная сталь, алюминий |
| Фартук | Защита верхнего края ковра от атмосферных воздействий | Нахлёст на ковёр не менее 100 мм | Оцинкованная сталь 0,7 мм с полимерным покрытием |
| Герметик | Герметизация стыка фартука со стеной | Шов 10×10 мм | Тиоколовый, полиуретановый, силиконовый |
5. Защита верхнего края
Верхний край кровельного ковра на вертикальной поверхности является наиболее уязвимым местом. СП 17.13330.2017 предусматривает следующие способы защиты:
- Металлический фартук — наиболее надёжный способ. Фартук изготавливается из оцинкованной стали толщиной 0,7 мм с полимерным покрытием. Верхний край фартука заводится в штрабу или крепится к стене дюбелями с шагом 200–300 мм. Стык герметизируется.
- Заведение в штрабу — верхний край ковра заводится в предварительно прорезанную в стене штрабу глубиной 30–50 мм и зачеканивается герметиком. Применяется для кирпичных и бетонных стен.
- Прижимная планка с герметиком — край ковра прижимается металлической планкой, стык заполняется герметиком. Применяется для мембранных кровель.
- Парапетная крышка — для парапетов верхняя грань защищается металлической крышкой с капельником, предотвращающим затекание воды на фасад.
6. Особенности примыканий для различных типов кровельного ковра
| Тип ковра | Способ крепления на вертикали | Особенности |
|---|---|---|
| Битумно-полимерный наплавляемый | Наплавление на огрунтованную поверхность | Требуется огрунтовка вертикальной поверхности праймером. Дополнительный слой наплавляется первым |
| ПВХ мембрана | Механическое крепление + сварка горячим воздухом | Краевая рейка с шагом крепления 100–150 мм. Стыки свариваются. Совместимость с битумными материалами — через разделительный слой |
| ТПО мембрана | Механическое крепление + сварка горячим воздухом | Аналогично ПВХ. Более высокая термостойкость сварных швов |
| Мастичная кровля | Армирование стеклосеткой с пропиткой мастикой | Требуется несколько слоёв мастики с просушкой каждого. Армирование обязательно |
7. Типовые ошибки при устройстве примыканий
| Ошибка | Последствия | Правильное решение |
|---|---|---|
| Отсутствие галтели | Излом ковра под прямым углом, трещины, протечки | Обязательное устройство галтели 45° |
| Недостаточная высота заведения (< 300 мм) | Затекание воды за ковёр при таянии снега | Строгое соблюдение высоты 300 мм |
| Отсутствие дополнительного слоя | Разрыв ковра в месте концентрации напряжений | Укладка дополнительного слоя шириной 300 мм |
| Отсутствие или некачественная герметизация фартука | Затекание воды за ковёр, коррозия крепежа | Герметизация тиоколовым или полиуретановым герметиком |
| Крепление фартука сквозь ковёр без герметизации | Протечки через отверстия крепежа | Крепление выше уровня ковра или с герметизацией каждого отверстия |
Заключение
Узлы примыкания кровельного ковра к вертикальным поверхностям — наиболее ответственные элементы плоской кровли, определяющие её надёжность и долговечность. Соблюдение требований СП 17.13330.2017 по высоте заведения ковра (не менее 300 мм), устройству галтели, дополнительного слоя усиления и защите верхнего края является обязательным условием качественного выполнения работ. При проектировании рекомендуется разрабатывать детальные чертежи каждого типа примыкания с указанием всех слоёв, материалов и способов крепления. Типовые решения серии 2.260-1 могут использоваться как основа для разработки узлов, однако требуют адаптации к конкретным материалам и условиям строительства.
Нормативные ссылки
- СП 17.13330.2017 «Кровли» (актуализированная редакция СНиП II-26-76)
- Серия 2.260-1 «Детали кровель жилых и общественных зданий»
- СП 71.13330.2017 «Изоляционные и отделочные покрытия»
- ГОСТ 30547-97 «Материалы рулонные кровельные и гидроизоляционные»
- ГОСТ 32805-2014 «Материалы гибкие полимерные кровельные»
- СП 28.13330.2017 «Защита строительных конструкций от коррозии»
