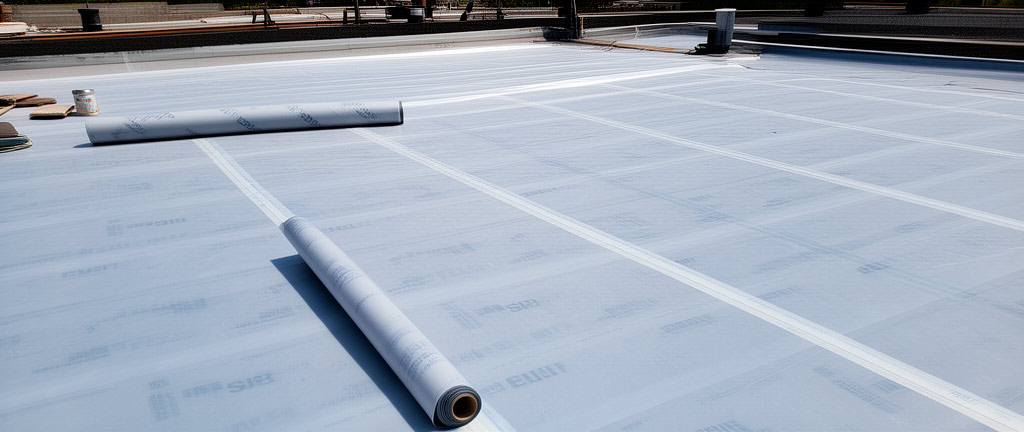

Пароизоляция в конструкции плоской кровли: расчёт и требования СП 17.13330
Обсуждаемый вопрос
Какова роль пароизоляции в конструкции плоской кровли? Какие требования предъявляет СП 17.13330.2017 к пароизоляционному слою? Как выполнить расчёт сопротивления паропроницанию и выбрать подходящий материал? В статье рассматриваются нормативные требования, методика расчёта, сравнительные характеристики материалов и типовые ошибки при устройстве пароизоляции.
Краткий ответ
Пароизоляция — обязательный слой в конструкции плоской кровли над отапливаемыми помещениями, предотвращающий проникновение водяного пара из внутренних помещений в толщу утеплителя. Согласно п. 5.1.4 СП 17.13330.2017, пароизоляционный слой должен располагаться с тёплой стороны утеплителя и иметь сопротивление паропроницанию не менее требуемого по расчёту. Расчёт выполняется по методике СП 50.13330.2012 исходя из условия недопустимости накопления влаги в конструкции за годовой период эксплуатации. Для большинства климатических зон РФ требуемое сопротивление паропроницанию пароизоляции составляет не менее 7–10 м2·ч·Па/мг, что обеспечивается применением полиэтиленовых плёнок толщиной не менее 200 мкм или битумно-полимерных материалов.
Расширенный ответ
1. Зачем нужна пароизоляция в плоской кровле
В отапливаемых зданиях парциальное давление водяного пара внутри помещений выше, чем снаружи, особенно в холодный период года. Разность парциальных давлений создаёт поток пара, направленный из помещения наружу через ограждающую конструкцию. Проходя через утеплитель, пар охлаждается и при достижении температуры точки росы конденсируется, превращаясь в жидкую влагу.
Накопление влаги в утеплителе приводит к следующим негативным последствиям:
- Снижение теплоизоляционных свойств: при увеличении влажности минваты на 1% её теплопроводность возрастает на 3–5%
- Разрушение утеплителя при циклах замораживания-оттаивания
- Коррозия крепежа и металлических элементов конструкции
- Образование плесени и грибка на внутренних поверхностях
- Отслоение кровельного ковра от основания вследствие давления пара
Пароизоляционный слой, расположенный между внутренним помещением и утеплителем, ограничивает диффузию пара в конструкцию кровли, предотвращая указанные проблемы.
2. Требования СП 17.13330.2017 к пароизоляционному слою
СП 17.13330.2017 устанавливает следующие требования к пароизоляции плоских кровель:
- Пункт 5.1.4: В кровлях над отапливаемыми помещениями должен быть предусмотрен пароизоляционный слой, располагаемый под теплоизоляцией (с тёплой стороны)
- Пункт 5.1.5: Сопротивление паропроницанию пароизоляционного слоя должно быть не менее требуемого по расчёту
- Пункт 5.1.6: Пароизоляционный слой должен быть непрерывным, с перехлёстом полотнищ не менее 100 мм и проклейкой швов
- Пункт 5.1.7: В местах примыканий к стенам, парапетам, вентшахтам пароизоляция должна заводиться на вертикальную поверхность на высоту не менее теплоизоляционного слоя
- Пункт 5.1.8: Не допускается применение пароизоляционных материалов, не совместимых с материалами примыкающих слоёв
3. Расчёт сопротивления паропроницанию
Методика расчёта влажностного режима ограждающих конструкций изложена в разделе 8 СП 50.13330.2012. Расчёт выполняется в два этапа:
Этап 1. Проверка на недопустимость накопления влаги за годовой период. Условие:
где Rптр — требуемое сопротивление паропроницанию пароизоляции (от внутренней поверхности до плоскости возможной конденсации), Rпнорм — нормируемое сопротивление паропроницанию, определяемое по формуле:
где eв — парциальное давление водяного пара внутреннего воздуха (Па), E — парциальное давление насыщенного водяного пара в плоскости возможной конденсации (Па), eн — среднее парциальное давление водяного пара наружного воздуха за годовой период (Па), Rпн — сопротивление паропроницанию части конструкции от плоскости возможной конденсации до наружной поверхности.
Этап 2. Проверка на недопустимость накопления влаги за период с отрицательными среднемесячными температурами. Предельно допустимое приращение влаги в утеплителе не должно превышать значений, указанных в таблице 10 СП 50.13330.2012 (для минваты — не более 3% по массе).
4. Материалы для пароизоляции
На рынке представлены следующие основные типы пароизоляционных материалов:
| Тип материала | Толщина | Rп, м2·ч·Па/мг | Прочность на разрыв, Н/50 мм | Применение |
|---|---|---|---|---|
| Полиэтиленовая плёнка (ПЭ) | 200 мкм | 7–10 | 40–60 | Стандартные помещения |
| Полиэтиленовая плёнка армированная | 200–300 мкм | 10–15 | 100–150 | Повышенные нагрузки при монтаже |
| Полипропиленовая плёнка | 150–200 мкм | 8–12 | 80–120 | Универсальное применение |
| Битумно-полимерный материал (наплавляемый) | 2–3 мм | 15–30 | 300–600 | Влажные помещения, бассейны |
| Битумная мастика (обмазочная) | 2–3 мм | 10–20 | — | Сложные геометрические формы |
| Фольгированная пароизоляция | 100–200 мкм | 20–50 | 60–100 | Помещения с высокой влажностью |
| Активная (адаптивная) пароизоляция | 200–300 мкм | 0,5–20 (переменное) | 80–120 | Конструкции с переменным влажностным режимом |
5. Сравнительная таблица материалов по паропроницаемости
Паропроницаемость материала характеризуется коэффициентом паропроницаемости μ (мг/(м·ч·Па)). Сопротивление паропроницанию слоя Rп = δ / μ.
| Материал | μ, мг/(м·ч·Па) | Rп при δ = 1 мм | Характеристика |
|---|---|---|---|
| Полиэтилен | 0,001–0,002 | 500–1000 | Очень низкая паропроницаемость |
| Битум нефтяной | 0,008–0,012 | 80–125 | Низкая паропроницаемость |
| ПВХ мембрана | 0,01–0,02 | 50–100 | Низкая паропроницаемость |
| Экструзионный пенополистирол | 0,008–0,015 | 65–125 | Низкая паропроницаемость |
| Минеральная вата | 0,30–0,60 | 1,7–3,3 | Высокая паропроницаемость |
| Железобетон | 0,03–0,05 | 20–33 | Средняя паропроницаемость |
6. Типовые ошибки при устройстве пароизоляции
| Ошибка | Последствия | Способ предотвращения |
|---|---|---|
| Отсутствие пароизоляции над отапливаемыми помещениями | Массовое накопление влаги в утеплителе, потеря теплоизоляционных свойств, разрушение кровли | Обязательное включение пароизоляции в проект, контроль на стадии ППР |
| Недостаточный перехлёст полотнищ (менее 100 мм) | Проникновение пара через стыки, локальное увлажнение утеплителя | Соблюдение перехлёста не менее 100 мм, проклейка стыков специальной лентой |
| Отсутствие проклейки швов и примыканий | Разгерметизация пароизоляционного контура | Обязательная проклейка всех швов двусторонней лентой или герметиком |
| Повреждение пароизоляции при монтаже утеплителя и крепежа | Локальные прорывы, через которые пар проникает в утеплитель | Применение телескопического крепежа с уплотнительными шайбами, аккуратный монтаж |
| Укладка пароизоляции с холодной стороны утеплителя | Запирание влаги в утеплителе, ускоренное разрушение конструкции | Пароизоляция всегда располагается с тёплой стороны (под утеплителем) |
| Применение материалов с недостаточным Rп | Несоответствие нормативным требованиям, накопление влаги | Расчёт Rп на стадии проектирования, входной контроль материалов |
| Отсутствие пароизоляции на вертикальных участках примыканий | Проникновение пара через торцы конструкции | Заведение пароизоляции на вертикальные поверхности на высоту утеплителя |
7. Особенности пароизоляции для различных типов помещений
Требования к пароизоляции зависят от влажностного режима помещений согласно таблице 1 СП 50.13330.2012:
| Режим помещения | φв, % | Примеры | Требуемое Rп, м2·ч·Па/мг | Рекомендуемый материал |
|---|---|---|---|---|
| Сухой | ≤ 50 | Офисы, жилые комнаты | ≥ 7 | ПЭ плёнка 200 мкм |
| Нормальный | 51–60 | Кухни, санузлы жилых зданий | ≥ 10 | Армированная ПЭ плёнка |
| Влажный | 61–75 | Прачечные, душевые, кухни ресторанов | ≥ 15 | Битумно-полимерный материал |
| Мокрый | > 75 | Бассейны, бани, моечные | ≥ 25 | Фольгированная или битумная пароизоляция в 2 слоя |
Заключение
Пароизоляция является критически важным элементом конструкции плоской кровли, от качества исполнения которого зависит долговечность всей кровельной системы. Требования СП 17.13330.2017 и методика расчёта СП 50.13330.2012 обеспечивают научно обоснованный подход к выбору пароизоляционного материала. Наиболее частой причиной преждевременного выхода кровли из строя является именно некачественная или отсутствующая пароизоляция. При проектировании необходимо учитывать влажностный режим помещений, климатические условия и совместимость материалов. При производстве работ критически важно обеспечить непрерывность пароизоляционного контура, включая проклейку швов и герметизацию примыканий.
Нормативные ссылки
- СП 17.13330.2017 «Кровли» (актуализированная редакция СНиП II-26-76)
- СП 50.13330.2012 «Тепловая защита зданий» (актуализированная редакция СНиП 23-02-2003)
- ГОСТ 25898-2012 «Материалы и изделия строительные. Методы определения паропроницаемости и сопротивления паропроницанию»
- СП 131.13330.2020 «Строительная климатология»
- ГОСТ 10354-82 «Плёнка полиэтиленовая. Технические условия»
- ГОСТ 30547-97 «Материалы рулонные кровельные и гидроизоляционные»
- СП 71.13330.2017 «Изоляционные и отделочные покрытия»
