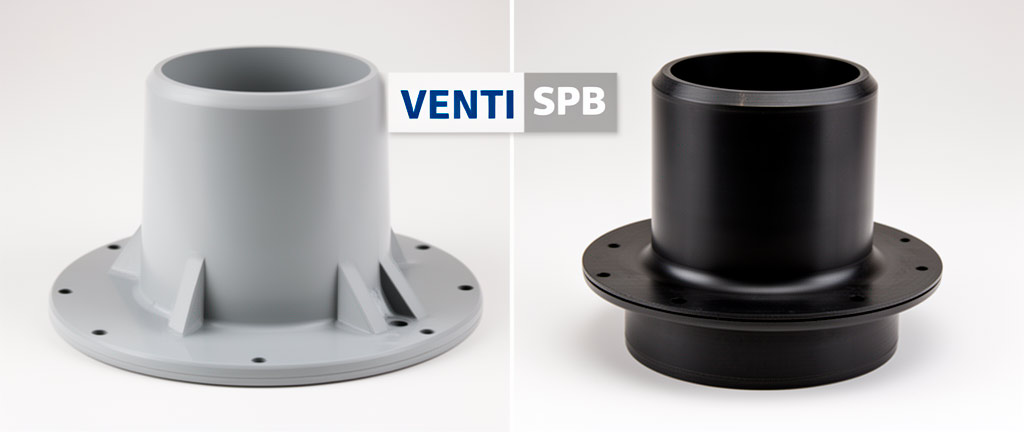

1. Конструкция проходного элемента ПВХ для плоской кровли

1.1. Материал

Проходные элементы ПВХ изготавливаются из пластифицированного поливинилхлорида с добавлением УФ-стабилизаторов, антипиренов и пластификаторов. Толщина материала — 1,5–2,5 мм. В отличие от EPDM, ПВХ — термопластичный материал, что позволяет сваривать его горячим воздухом.

1.2. Конструктивные элементы

• Манжета. Коническая, с внутренними ступенями для обрезки под диаметр трубы. В отличие от EPDM, манжета ПВХ менее эластична и требует более точной обрезки;
• Фланец. Плоский, толщиной 1,5–2,0 мм, шириной 100–150 мм. Может быть армирован полиэфирной сеткой. Сваривается с ПВХ-мембраной горячим воздухом;
• Хомут. Из нержавеющей стали, аналогичен EPDM-проходкам;
• Защитный колпак. Из ПВХ или полипропилена.

1.3. Производители ПВХ-проходок

2. Сравнительная таблица ПВХ vs EPDM

3. Когда выбирать ПВХ, а когда EPDM

3.1. Ситуации, в которых предпочтителен ПВХ

• Кровля из ПВХ-мембраны. Прямая сварка обеспечивает монолитное соединение без дополнительных материалов. Это основной и наиболее частый случай применения ПВХ-проходок;
• Ограниченный бюджет. ПВХ-проходки на 30–50 % дешевле EPDM, а монтаж проще и быстрее;
• Умеренный климат. В регионах, где температура редко опускается ниже −25 °C, преимущества EPDM по морозостойкости не реализуются;
• Повышенные требования к огнестойкости. ПВХ самозатухает при удалении источника пламени благодаря содержанию хлора;
• Наличие масел и нефтепродуктов. На кровлях промышленных зданий с выбросами масляных аэрозолей ПВХ предпочтительнее EPDM.

3.2. Ситуации, в которых предпочтителен EPDM

• Кровля из ТПО или EPDM-мембраны. ПВХ с этими материалами не сваривается, требуется EPDM-проходка;
• Холодный климат. В регионах с температурами ниже −30 °C (Сибирь, Крайний Север) ПВХ твердеет и может треснуть, EPDM сохраняет эластичность;
• Высокотемпературные применения. Для дымоходов и выхлопных труб с температурой поверхности выше 60 °C ПВХ не подходит — только EPDM или силикон;

• Длительный срок службы. Для зданий с проектным сроком службы кровли более 25 лет EPDM обеспечивает соответствие;
• Экологические требования. EPDM не содержит хлора и пластификаторов, безопасен при утилизации.

4. Совместимость с разными типами мембран

5. Экономическое сравнение

6. Технология монтажа ПВХ-проходки

6.1. Сварка с ПВХ-мембраной

1. Поверхность мембраны и фланца проходки зачищается ацетоном или специальным очистителем ПВХ.
2. Проходка позиционируется на мембране. Фланец должен перекрывать мембрану на 100–150 мм.
3. Сварка выполняется автоматическим или ручным феном с температурой воздуха 300–350 °C. Скорость сварки — 1,5–2,5 м/мин.
4. Шов прикатывается силиконовым роликом сразу после сварки.
5. Качество шва проверяется пробным отслаиванием (разрушение должно происходить по материалу, а не по шву).

6.2. Особенности сварки ПВХ в зимних условиях

• При температуре ниже +5 °C сварка ПВХ не рекомендуется — материал теряет пластичность, адгезия снижается;
• При необходимости зимнего монтажа зона сварки прогревается строительным феном до +20…+30 °C;
• EPDM-проходки могут монтироваться при температурах до −15 °C (клеевой метод) или до −30 °C (механическое крепление).

7. Деградация ПВХ: проблема миграции пластификатора

Основной механизм старения ПВХ-проходок — миграция пластификатора. Пластификаторы (фталаты, адипинаты) со временем испаряются или вымываются, что приводит к:

• Повышению жёсткости и хрупкости материала;
• Растрескиванию при циклических температурных деформациях;
• Усадке (до 2–3 % за срок службы).

Скорость миграции пластификатора зависит от температуры эксплуатации и УФ-нагрузки. В жарком климате (среднегодовая температура > +15 °C) срок службы ПВХ-проходки может сократиться до 10–12 лет. EPDM не содержит пластификаторов и не подвержен этому механизму старения.

8. Типовые дефекты ПВХ-проходок и их устранение
