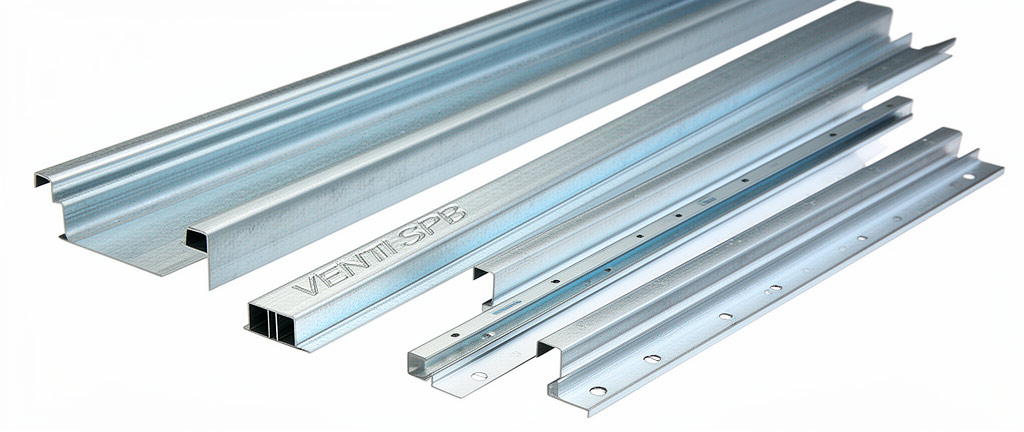

Прижимные рейки для ПВХ мембран: виды, материалы, геометрические параметры

1. Назначение прижимных реек в системе крепления ПВХ-мембран

Прижимная рейка выполняет функцию распределённого зажима кровельной мембраны в зоне механического крепления. В отличие от точечного крепления телескопическим дюбелем с шайбой, рейка создаёт линейный прижим, что критически важно в краевых и угловых зонах кровли, где ветровой отсос достигает максимальных значений. Рейка устанавливается поверх мембраны, фиксируется к несущему основанию саморезами или дюбель-гвоздями, после чего перекрывается полосой мембраны и заваривается горячим воздухом, образуя герметичный шов.

Основные функции прижимной рейки:

• Равномерное распределение усилия от крепёжного элемента на полосу мембраны шириной 30–50 мм;
• Предотвращение локальных разрывов мембраны в точках крепления при пиковых ветровых нагрузках;
• Обеспечение проектного шага крепежа без смещения в процессе монтажа (рейка служит кондуктором);
• Создание непрерывной линии фиксации в краевой зоне, где шаг крепежа сокращается до 150–200 мм.

2. Классификация прижимных реек по функциональному назначению

2.1. Краевые прижимные рейки

Предназначены для установки в краевой зоне кровли — по периметру здания на ширине, определяемой расчётом по СП 17.13330.2017 (обычно 1,5–3,0 м от края). Характеризуются увеличенной шириной (40–50 мм) и толщиной металла (1,2–1,5 мм), поскольку воспринимают максимальные ветровые нагрузки. Перфорация выполняется с уменьшенным шагом (25–30 мм) для обеспечения проектной плотности крепежа.

2.2. Рядовые прижимные рейки

Применяются в рядовой (центральной) зоне кровли, где ветровой отсос существенно ниже. Ширина 30–40 мм, толщина 0,8–1,0 мм. Шаг перфорации 40–50 мм. Допускается применение рядовых реек с меньшим количеством крепежа на погонный метр.

2.3. Угловые прижимные рейки

Специализированные элементы для угловых зон кровли, где ветровая нагрузка максимальна (коэффициент Cp до −2,5 по СП 20.13330.2016). Имеют Г-образный профиль или усиленную конструкцию с шириной полки до 50 мм и толщиной металла не менее 1,2 мм. Часто изготавливаются из нержавеющей стали для обеспечения коррозионной стойкости в наиболее нагруженных узлах.

2.4. Парапетные прижимные рейки

Используются для крепления мембраны на вертикальных и горизонтальных поверхностях парапетов. Могут иметь специальный профиль с отбортовкой для защиты верхней кромки мембраны. Ширина 30–40 мм, толщина 0,8–1,2 мм. Часто комплектуются герметизирующей прокладкой из EPDM-резины для дополнительной гидроизоляции узла.

3. Материалы изготовления

3.1. Оцинкованная сталь

Наиболее распространённый материал. Применяется холоднокатаная сталь по ГОСТ 19904-90 с последующим горячим цинкованием по ГОСТ 14918-80. Класс цинкового покрытия — не ниже 2-го (толщина покрытия 18–40 мкм, масса цинка 200–275 г/м²). Преимущества: высокая механическая прочность (предел текучести 220–350 МПа), низкая стоимость, широкая доступность. Недостатки: подверженность коррозии при повреждении цинкового слоя, ограниченный срок службы в агрессивных средах (15–25 лет).

3.2. Алюминиевые сплавы

Применяются сплавы марок АМг2, АМг3, АД31 по ГОСТ 4784-2019. Толщина алюминиевых реек обычно 1,0–1,5 мм. Преимущества: высокая коррозионная стойкость за счёт естественного оксидного слоя Al₂O₃, малый вес (плотность 2,7 г/см³ против 7,85 г/см³ у стали), отсутствие риска гальванической коррозии при контакте с алюминиевыми элементами кровли. Недостатки: более высокая стоимость (в 2–3 раза дороже оцинковки), меньшая механическая прочность (предел текучести 80–180 МПа), что требует увеличения толщины или уменьшения шага крепежа.

3.3. Нержавеющая сталь

Применяются аустенитные стали марок AISI 304 (08Х18Н10), AISI 316 (10Х17Н13М2Т) по ГОСТ 5632-2014. Толщина 0,8–1,2 мм. Преимущества: абсолютная коррозионная стойкость (срок службы 50+ лет), высокая прочность (предел текучести 210–300 МПа), химическая стойкость к агрессивным средам. Недостатки: высокая стоимость (в 4–6 раз дороже оцинковки), ограниченная доступность на рынке РФ. Рекомендуется для объектов с повышенными требованиями к долговечности и в условиях агрессивной промышленной атмосферы.

4. Геометрические параметры

Длина рейки 2–3 м выбрана из соображений удобства монтажа и транспортировки. При большей длине возрастает риск деформации при перевозке и усложняется позиционирование на кровле. Стыковка реек по длине выполняется внахлёст на 50–100 мм с обязательным попаданием крепёжного элемента в зону перехлёста.

5. Перфорация прижимных реек

Перфорация — ключевой конструктивный элемент прижимной рейки, определяющий шаг и точность установки крепежа. Отверстия выполняются методом холодной штамповки (пробивки) на этапе изготовления рейки.

Основные параметры перфорации:

• Шаг отверстий: 25 мм для краевых/угловых реек, 40–50 мм для рядовых. Шаг определяет минимально возможное расстояние между соседними крепёжными элементами;
• Диаметр отверстий: 5,5–8,0 мм. Выбирается под диаметр самореза или дюбель-гвоздя (обычно 4,8–6,3 мм) с запасом 0,5–1,5 мм для компенсации температурных деформаций;
• Форма отверстий: круглая (стандарт) или овальная (для компенсации линейных температурных расширений рейки). Овальные отверстия предпочтительны для алюминиевых реек, имеющих больший коэффициент температурного расширения (α = 23×10⁻⁶ К⁻¹ у алюминия против 12×10⁻⁶ К⁻¹ у стали);
• Расположение: однорядное (по центру) или двухрядное (в шахматном порядке) для реек шириной более 40 мм.

Пример: для краевой рейки длиной 2000 мм с шагом перфорации 25 мм количество отверстий составит 2000/25 + 1 = 81 шт. Фактическое количество устанавливаемого крепежа может быть меньше и определяется проектом.

6. Сравнительная таблица материалов прижимных реек

7. Нормативные требования к прижимным рейкам

Прямого государственного стандарта на прижимные рейки для ПВХ-мембран в РФ не существует. Требования к ним формируются из совокупности нормативных документов:

• СП 17.13330.2017 «Кровли» — основной документ, регламентирующий проектирование и устройство кровель. Пункты 5.1.5–5.1.9 устанавливают требования к механическому креплению водоизоляционного ковра, включая шаг крепежа и ширину краевой зоны;
• ГОСТ 14918-80 «Сталь тонколистовая оцинкованная с непрерывных линий» — регламентирует качество цинкового покрытия стальных реек;
• ГОСТ 19904-90 «Прокат листовой холоднокатаный» — определяет сортамент и точность проката исходной стали;
• СТО НОСТРОЙ 2.13.81-2012 — стандарт организации по устройству кровель из полимерных мембран, содержит детальные узлы и требования к комплектующим;
• Технические свидетельства Минстроя РФ — на конкретные системы крепления (выдаются производителям мембранных систем).
