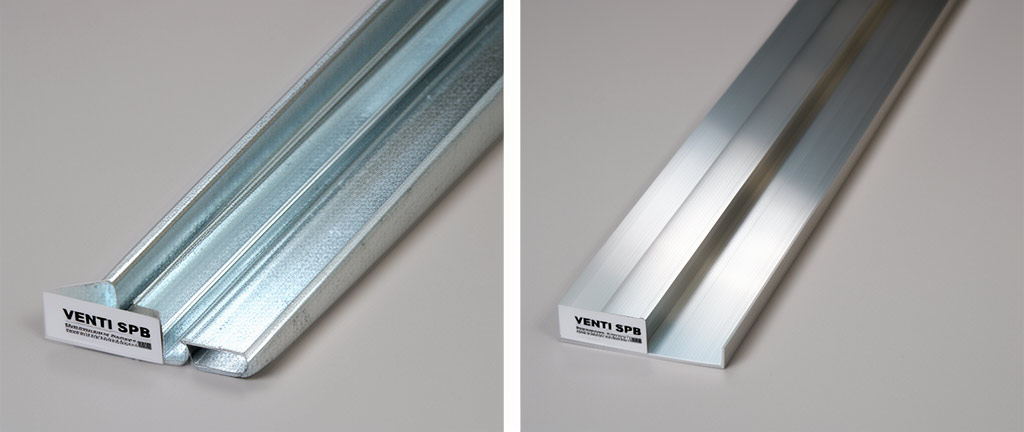

Прижимные планки из оцинкованной стали и алюминия: сравнительный анализ коррозионной стойкости
Обсуждаемый вопрос
Как соотносятся коррозионная стойкость, механическая прочность и экономическая эффективность прижимных планок из оцинкованной стали и алюминиевых сплавов? Каковы риски гальванической коррозии при контакте разнородных металлов в кровельной системе? Какой материал выбрать для конкретных условий эксплуатации?
Краткий ответ
Оцинкованная сталь (ГОСТ 14918-80) обеспечивает срок службы 15–25 лет при массе цинкового покрытия 200–275 г/м² и является экономически оптимальным выбором для большинства объектов. Алюминиевые сплавы (АМг2, АМг3) с естественным оксидным слоем Al₂O₃ служат 30–50 лет, но стоят в 2–3 раза дороже и уступают по прочности (предел текучести 80–180 МПа против 220–350 МПа у стали). Ключевой риск — гальваническая коррозия при прямом контакте алюминиевой рейки со стальным крепежом в присутствии влаги. Для агрессивных промышленных сред и объектов с нормативным сроком службы более 50 лет рекомендуется нержавеющая сталь AISI 304/316. Выбор материала должен быть обоснован в проекте с учётом требований СП 28.13330.2017 «Защита строительных конструкций от коррозии».
Расширенный ответ
1. Коррозионная стойкость оцинкованной стали
1.1. Механизм защиты
Цинковое покрытие защищает сталь по двум механизмам: барьерному (изоляция стали от агрессивной среды) и протекторному (электрохимическая защита). Цинк имеет более отрицательный электрохимический потенциал (−0,76 В) по сравнению с железом (−0,44 В), поэтому при повреждении покрытия цинк выступает анодом и растворяется, защищая сталь от коррозии. Это свойство называется «катодной защитой» и является ключевым преимуществом цинковых покрытий.
1.2. Классы цинкования по ГОСТ 14918-80
| Класс покрытия | Масса цинка, г/м² | Толщина покрытия, мкм | Срок службы в нормальной среде*, лет |
|---|---|---|---|
| П (повышенный) | 120–160 | 8–12 | 8–12 |
| 1 | 200–250 | 14–18 | 15–20 |
| 2 | 250–320 | 18–22 | 20–25 |
| 3 (275) | ≥275 | ≥20 | 25–30 |
* Нормальная среда — атмосфера городской и сельской местности, слабоагрессивная по СП 28.13330.2017.
Для прижимных планок рекомендуется класс цинкования не ниже 2-го (масса цинка ≥ 250 г/м²). Применение реек класса П допустимо только для временных сооружений и объектов с нормативным сроком службы до 10 лет.
1.3. Факторы, ускоряющие коррозию оцинкованной стали
- Промышленная атмосфера с содержанием SO₂ (диоксид серы) — скорость коррозии возрастает в 2–4 раза;
- Морская атмосфера с хлоридами — цинк активно растворяется, срок службы сокращается до 5–10 лет;
- Кислотные дожди (pH < 5,0) — ускоренное растворение цинкового слоя;
- Постоянное увлажнение (застой воды на кровле) — электрохимическая коррозия в зоне крепежа;
- Механические повреждения покрытия при монтаже — локальная коррозия стали в местах царапин.
2. Коррозионная стойкость алюминия
2.1. Естественное оксидирование
Алюминий обладает врождённой коррозионной стойкостью благодаря мгновенному образованию на поверхности плотной оксидной плёнки Al₂O₃ толщиной 2–5 нм при контакте с кислородом воздуха. Эта плёнка химически инертна, нерастворима в воде и самовосстанавливается при механическом повреждении. В диапазоне pH 4,5–8,5 алюминий находится в пассивном состоянии и практически не корродирует.
2.2. Анодирование
Для повышения коррозионной стойкости и твёрдости поверхности применяется электрохимическое анодирование — искусственное наращивание оксидного слоя до толщины 10–25 мкм. Анодированный алюминий имеет твёрдость поверхности до 400–500 HV (против 30–50 HV у неанодированного) и срок службы в атмосферных условиях до 50 лет. Цвет анодного покрытия может быть естественным (серебристым) или окрашенным в массе.
2.3. Ограничения алюминия по коррозионной стойкости
- Щелочная среда (pH > 9): алюминий активно растворяется. Контакт со свежим бетоном (pH 12–13) недопустим без защитной прокладки;
- Контакт с медью и её сплавами: образуется гальваническая пара Al–Cu с интенсивной коррозией алюминия;
- Морская атмосфера: хлориды разрушают оксидную плёнку, вызывая питтинговую коррозию. Для морских условий рекомендуется сплав АМг5 с повышенным содержанием магния;
- Ртуть и её соединения: вызывают катастрофическую амальгамную коррозию алюминия (редкий, но опасный фактор на химических производствах).
3. Сравнительная таблица: срок службы, стоимость, прочность, совместимость
| Характеристика | Оцинкованная сталь (кл. 2) | Алюминий АМг2 | Нерж. сталь AISI 304 |
|---|---|---|---|
| Срок службы, лет | 20–25 | 30–50 | 50+ |
| Относительная стоимость | 1,0 | 2,0–3,0 | 4,0–6,0 |
| Предел текучести, МПа | 220–350 | 80–180 | 210–300 |
| Предел прочности, МПа | 300–450 | 180–250 | 500–700 |
| Твёрдость поверхности, HV | 120–180 | 30–50 (500 — анод.) | 150–200 |
| Плотность, г/см³ | 7,85 | 2,70 | 7,90 |
| Масса 1 м рейки 40×1,2 мм, кг | 0,38 | 0,13 | 0,38 |
| Коэфф. температурного расширения, 10⁻⁶/К | 12 | 23 | 16 |
| Совместимость с ПВХ-мембраной | Полная | Полная | Полная |
| Совместимость с битумными материалами | Полная | Ограниченная* | Полная |
| Электродный потенциал, В | −0,76 (Zn) | −1,66 | −0,15 (пассив.) |
* Алюминий может взаимодействовать с битумными мастиками на основе растворителей при высоких температурах наплавления.
4. Гальваническая коррозия при контакте разнородных металлов
4.1. Механизм гальванической коррозии
При контакте двух металлов с разными электрохимическими потенциалами в присутствии электролита (вода, конденсат) образуется гальваническая пара. Металл с более отрицательным потенциалом (анод) корродирует ускоренно, а металл с более положительным потенциалом (катод) защищается. Скорость коррозии пропорциональна разности потенциалов и соотношению площадей катода и анода.
4.2. Практические сценарии в кровельной системе
| Пара металлов | Риск коррозии | Корродирующий элемент | Меры защиты |
|---|---|---|---|
| Алюминиевая рейка + стальной оцинкованный саморез | Средний | Алюминий (анод) | Саморез из нержавеющей стали или с полимерным покрытием |
| Алюминиевая рейка + медный водосточный элемент | Высокий | Алюминий (анод) | Исключить контакт, разделить прокладкой из EPDM |
| Оцинкованная рейка + нержавеющий саморез | Средний | Цинковое покрытие (анод) | Допустимо при массе цинка ≥ 275 г/м² |
| Оцинкованная рейка + алюминиевый водоотлив | Низкий | Цинк (анод) | Разделительная прокладка из ПВХ или EPDM |
| Нержавеющая рейка + стальной оцинкованный саморез | Высокий | Саморез (анод) | Саморез из нержавеющей стали той же марки |
Mg → Zn → Al → Cd → Fe/Cталь → Нерж. (актив.) → Pb → Sn → Cu → Нерж. (пассив.) → Ag → Ti → Au
Чем дальше металлы в ряду, тем выше риск гальванической коррозии.
5. Рекомендации по выбору материала для разных условий эксплуатации
| Условия эксплуатации | Рекомендуемый материал | Обоснование |
|---|---|---|
| Городская застройка, нормальная среда | Оцинкованная сталь, кл. 2 | Оптимальное соотношение цена/срок службы (20–25 лет) |
| Промышленная зона (SO₂, NOₓ) | Алюминий АМг3 или нерж. AISI 304 | Цинковое покрытие деградирует ускоренно (5–10 лет) |
| Морское побережье (до 5 км) | Нерж. сталь AISI 316 | Хлориды разрушают и цинк, и оксид алюминия |
| Высотное здание (>75 м) | Нерж. сталь AISI 304 | Повышенные ветровые нагрузки, сложность замены |
| Объект с нормативным сроком службы >50 лет | Нерж. сталь AISI 304/316 | Оцинковка не обеспечит требуемый срок |
| Бюджетное строительство (склады, ангары) | Оцинкованная сталь, кл. 1–2 | Минимизация затрат при допустимом сроке службы 15–20 лет |
| Кровля с алюминиевыми водоотливами | Алюминий АМг2 | Исключение гальванической пары |
| Пищевое производство (агрессивные пары) | Нерж. сталь AISI 316 | Химическая стойкость к органическим кислотам |
6. Экономическое обоснование выбора
При оценке стоимости владения (Total Cost of Ownership) необходимо учитывать не только начальную цену материала, но и прогнозируемый срок службы, стоимость замены и ремонтов, а также риски протечек при коррозионном разрушении крепежа.
Cгод = Cматериал / Tсрок
Оцинковка (кл. 2): Cгод = 1,0 / 22,5 ≈ 0,044 отн. ед./год
Алюминий: Cгод = 2,5 / 40 ≈ 0,063 отн. ед./год
Нерж. сталь: Cгод = 5,0 / 55 ≈ 0,091 отн. ед./год
По критерию приведённой годовой стоимости оцинкованная сталь остаётся наиболее экономичным решением. Однако для объектов, где стоимость ремонта кровли сопоставима со стоимостью первоначального устройства (высотные здания, кровли с дорогостоящим оборудованием), выбор нержавеющей стали экономически оправдан, несмотря на более высокую начальную цену.
Заключение
Выбор материала прижимных планок — это баланс между коррозионной стойкостью, механической прочностью и экономической целесообразностью. Оцинкованная сталь класса 2 (масса цинка ≥ 250 г/м²) остаётся стандартом для 80% объектов коммерческой недвижимости, обеспечивая 20–25 лет безотказной службы при минимальной стоимости. Алюминиевые рейки оправданы в условиях промышленной атмосферы и при необходимости снижения веса конструкций. Нержавеющая сталь — безальтернативный выбор для морских побережий, высотных зданий и объектов с нормативным сроком службы более 50 лет. Критически важно при проектировании исключить образование гальванических пар: крепёж должен быть из того же материала, что и рейка, либо из более благородного металла с обязательной изоляцией в зоне контакта. Соблюдение требований СП 28.13330.2017 и ГОСТ 9.303-84 гарантирует коррозионную стойкость узлов крепления на весь проектный срок эксплуатации кровли.
Нормативные ссылки
- ГОСТ 9.303-84 «Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования к выбору»
- СП 28.13330.2017 «Защита строительных конструкций от коррозии. Актуализированная редакция СНиП 2.03.11-85»
- ГОСТ 14918-80 «Сталь тонколистовая оцинкованная с непрерывных линий. Технические условия»
- ГОСТ 4784-2019 «Алюминий и сплавы алюминиевые деформируемые. Марки»
- ГОСТ 5632-2014 «Нержавеющие стали и сплавы коррозионно-стойкие, жаростойкие и жаропрочные. Марки»
- СП 17.13330.2017 «Кровли. Актуализированная редакция СНиП II-26-76»
- ГОСТ 9.005-72 «Единая система защиты от коррозии и старения. Металлы, сплавы, металлические и неметаллические неорганические покрытия. Допустимые и недопустимые контакты с металлами и неметаллами»
