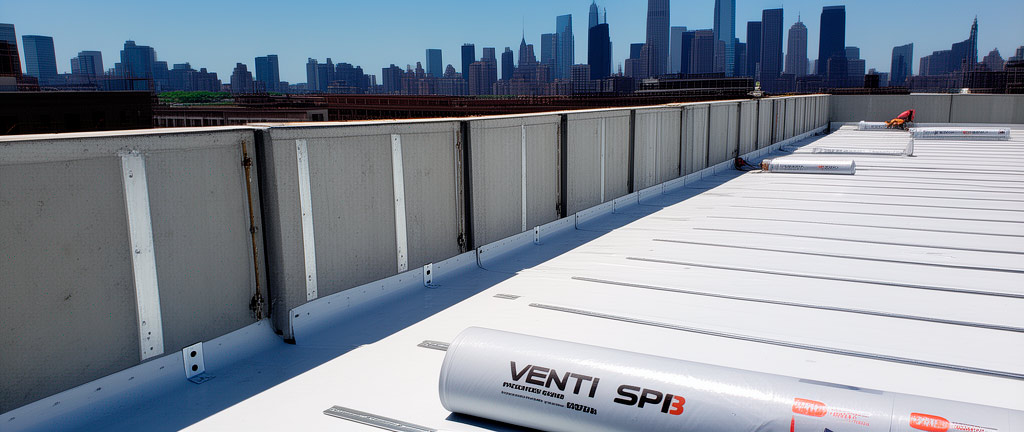

Крепление ПВХ мембраны на вертикальных поверхностях: технология и нормы расхода крепежа

1. Особенности крепления на вертикальных и наклонных поверхностях

Вертикальные и наклонные участки кровли подвергаются комплексу нагрузок, отличных от нагрузок на горизонтальную поверхность:

• Ветровой отсос — на вертикальных поверхностях парапетов и стен аэродинамический коэффициент может достигать c_p = -1,4…-2,0 (СП 20.13330.2016, приложение В.1.2), что выше, чем на горизонтальной кровле.
• Гравитационное сползание — масса мембраны (1,5–2,5 кг/м²) создаёт постоянную сдвигающую нагрузку, направленную вниз вдоль вертикальной поверхности.
• Температурные деформации — вертикальные поверхности, особенно южной ориентации, нагреваются до 70–80°C, что вызывает линейное расширение ПВХ-мембраны (α ≈ 0,2 мм/м·°C) и дополнительные напряжения в зоне крепления.
• Капиллярный подсос влаги — при недостаточной высоте заведения мембраны на вертикальную поверхность возможен заход воды под кровельный ковёр.

Согласно СП 17.13330.2017 (п. 5.4.10), высота заведения гидроизоляционного ковра на вертикальную поверхность должна составлять не менее 300 мм от уровня кровли, а в местах интенсивного снегонакопления — не менее 500 мм.

2. Типы вертикальных поверхностей и особенности их подготовки

3. Технология крепления: пошаговая последовательность

Технологический процесс крепления ПВХ-мембраны на вертикальной поверхности включает следующие этапы:

3.1. Подготовка поверхности

1. Очистка вертикальной поверхности от пыли, грязи, масел, отслаивающихся частиц.
2. Выравнивание поверхности: отклонение от плоскости не должно превышать 5 мм на 2-метровой рейке (СП 71.13330.2017).
3. Устройство выкружки (галтели) в месте перехода горизонтальной кровли в вертикальную поверхность: радиус не менее 50 мм, материал — цементно-песчаный раствор или минераловатный утеплитель.
4. Грунтование поверхности праймером (битумным или полиуретановым) для обеспечения адгезии клеевого слоя.
5. Устройство штрабы в кирпичных и бетонных стенах (при необходимости) для заведения верхнего края мембраны.

3.2. Нанесение клеевого состава

Приклеивание мембраны к вертикальной поверхности выполняется контактным (двухсторонним) или односторонним методом:

• Контактный метод: клей наносится и на основание, и на мембрану; после выдержки 5–15 минут (до «отлипа») мембрана прижимается к основанию. Обеспечивает максимальную адгезию.
• Односторонний метод: клей наносится только на основание, мембрана прикатывается валиком. Применяется на ровных поверхностях с хорошей впитывающей способностью.

Расход клея составляет 200–400 г/м² в зависимости от типа основания и клеевого состава. Ширина клеевой полосы — не менее 300 мм от основания вертикальной поверхности.

3.3. Механическая фиксация верхнего края

Верхний край мембраны на вертикальной поверхности фиксируется краевой (прижимной) рейкой. Требования к установке:

• Материал рейки: оцинкованная сталь толщиной не менее 0,8 мм или алюминий толщиной не менее 1,2 мм.
• Ширина рейки: 30–40 мм.
• Шаг крепежа: 150–200 мм для угловых и краевых зон, 200–250 мм для рядовых участков.
• Тип крепежа: саморезы с пресс-шайбой для металлического основания, распорные дюбели для бетона и кирпича.
• Герметизация верхней кромки рейки полиуретановым или силиконовым герметиком.

При высоте заведения мембраны более 500 мм рекомендуется установка промежуточного ряда крепежа (дополнительная рейка или точечное крепление) на высоте 250–300 мм от основания.

4. Нормы расхода крепежа на вертикальных участках

Расход крепежа на вертикальных поверхностях определяется расчётом и зависит от следующих факторов:

• высоты заведения мембраны H_в;
• ветрового района и высоты здания;
• типа вертикальной поверхности (парапет, стена, шахта);
• наличия промежуточных рядов крепления.

Базовая формула для определения количества крепежа на погонный метр вертикальной поверхности:

n_пм = (w_p × H_в + G_м × H_в × sin α) / N_d

где:

• n_пм — количество крепежа на 1 пог. м, шт.;
• w_p — расчётная ветровая нагрузка на вертикальную поверхность, кПа;
• H_в — высота заведения мембраны, м;
• G_м — вес 1 м² мембраны, кН/м² (≈ 0,02 кН/м²);
• α — угол наклона поверхности к горизонту (90° для вертикали);
• N_d — расчётная несущая способность одного крепёжного элемента, кН.

Типовые нормы расхода крепежа на вертикальных участках (для III ветрового района, высота здания до 20 м):

5. Шаг крепежа по высоте: верхний ряд и промежуточные ряды

Расположение крепежа по высоте вертикальной поверхности регламентируется следующими правилами:

1. Верхний ряд (краевая рейка): устанавливается на расстоянии 20–30 мм от верхней кромки мембраны. Шаг крепежа — 150–200 мм. В угловых зонах шаг уменьшается до 100–150 мм.
2. Промежуточный ряд (при H_в > 500 мм): устанавливается на высоте 250–300 мм от основания вертикальной поверхности. Шаг крепежа — 250–300 мм. Крепление может выполняться точечно (телескопическими дюбелями) или дополнительной рейкой.
3. Нижняя зона (переход «горизонт — вертикаль»): в радиусе 150 мм от галтели крепление не выполняется во избежание повреждения мембраны на изгибе. Фиксация в этой зоне обеспечивается клеевым соединением.

Для наклонных поверхностей с уклоном более 25° дополнительно устанавливаются противоскользящие упоры — поперечные рейки с шагом 500–750 мм по высоте, предотвращающие сползание мембраны.

6. Типовые узлы примыкания

6.1. Примыкание к парапету с металлическим покрытием

Мембрана заводится на вертикальную поверхность парапета на высоту не менее 300 мм, фиксируется краевой рейкой по верху парапета. Сверху устанавливается парапетная крышка из оцинкованной стали с полимерным покрытием. Капельник крышки должен выступать за плоскость мембраны не менее чем на 50 мм. Шаг крепления крышки — 300–400 мм.

6.2. Примыкание к стене с устройством штрабы

В кирпичной или бетонной стене выполняется штраба глубиной 30–50 мм и высотой 30–40 мм на отметке верха заведения мембраны. Верхний край мембраны заводится в штрабу, фиксируется дюбелями с шагом 200 мм, после чего штраба заполняется полиуретановым герметиком и закрывается металлическим фартуком.

6.3. Примыкание к вентиляционной шахте

Мембрана заводится на стенки шахты на высоту не менее 300 мм. По углам шахты выполняется усиление: дополнительный слой мембраны (усиливающая накладка) размером 200×200 мм. Верхний край фиксируется краевой рейкой по всему периметру шахты. Особое внимание уделяется герметизации углов — применяется сварка горячим воздухом с последующей установкой наружных угловых элементов.

7. Контроль качества крепления

Приёмочный контроль крепления мембраны на вертикальных поверхностях включает:

• визуальный осмотр сплошности клеевого слоя (отсутствие пузырей, отслоений);
• проверку шага крепежа краевой рейки (допустимое отклонение ±10 мм);
• выборочное испытание крепежа на вырыв (не менее 5 шт. на 1000 м² кровли) по ГОСТ Р 56704-2015;
• проверку герметизации верхней кромки рейки (сплошность герметика, отсутствие трещин);
• инструментальный контроль высоты заведения мембраны (допустимое отклонение -10 мм).
