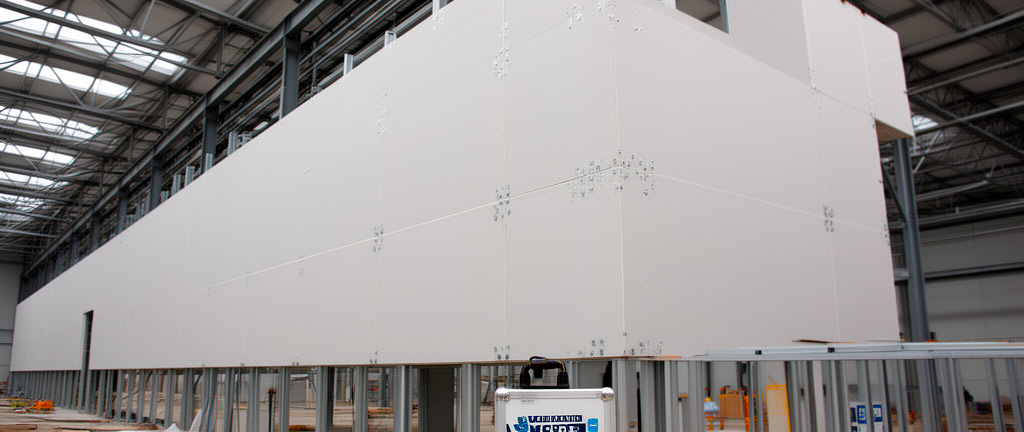

Узлы крепления стеновых и кровельных сэндвич-панелей: типовые решения и схемы расстановки

1. Типовые узлы крепления стеновых панелей к колоннам и ригелям

1.1. Крепление к стальным колоннам

Стеновые сэндвич-панели крепятся непосредственно к полкам стальных колонн двутаврового или коробчатого сечения. Различают два основных варианта:

• Горизонтальная раскладка панелей — панели располагаются длинной стороной горизонтально, крепятся к колоннам каркаса. Шаг колонн определяет пролёт панели (типовые значения: 6,0; 7,5; 9,0 м). Крепёж устанавливается в каждую колонну по оси панели.
• Вертикальная раскладка панелей — панели располагаются длинной стороной вертикально, крепятся к горизонтальным ригелям (ригельному фахверку). Шаг ригелей по высоте составляет 2,0–4,0 м. Крепёж устанавливается в каждый ригель.

1.2. Конструкция узла крепления к колонне

Саморез проходит сквозь панель и ввинчивается в полку колонны. Толщина полки колонны должна быть не менее 2,0 мм для обеспечения надёжного резьбового соединения. При толщине полки менее 2,0 мм необходимо применять стальную накладку или предусматривать сквозное крепление с гайкой.

Рекомендуемое количество саморезов на одну колонну (для панели шириной 1,0 м):

1.3. Крепление к ригелям фахверка

При вертикальной раскладке панелей применяются горизонтальные ригели из гнутых или прокатных профилей. Ригели крепятся к колоннам каркаса и служат опорой для панелей. Саморезы устанавливаются в каждый ригель. Шаг ригелей определяется несущей способностью панели на изгиб от ветровой нагрузки и обычно составляет 2,0–3,0 м.

2. Типовые узлы крепления кровельных панелей к прогонам

2.1. Схема опирания кровельных панелей

Кровельные сэндвич-панели укладываются на прогоны, расположенные с шагом, определяемым несущей способностью панели. Типовой шаг прогонов составляет 1,5–3,0 м. Панели крепятся к каждому прогону самосверлящими винтами, проходящими через гребень (верхнюю часть трапециевидного профиля) панели.

Крепление в гребень (а не во впадину) является обязательным требованием, так как:

• Обеспечивается сток воды мимо узла крепления
• Снижается риск протечек
• Обеспечивается доступ для монтажа и контроля затяжки

2.2. Количество крепежа на прогон

3. Схемы расстановки крепежа: шаг, количество на пролёт

3.1. Общие принципы расстановки

Расстановка крепежа должна обеспечивать равномерное распределение усилий и исключать концентрацию напряжений. Основные правила:

• Крепёж устанавливается перпендикулярно плоскости панели
• Отклонение от перпендикуляра не должно превышать 3°
• Затяжка саморезов выполняется с контролируемым крутящим моментом
• Недотяг приводит к неплотному прилеганию шайбы и протечкам
• Перетяг приводит к деформации облицовки и повреждению EPDM-прокладки

3.2. Схема расстановки для стеновых панелей

При горизонтальной раскладке саморезы устанавливаются по оси панели в каждую колонну. При ширине панели 1,0 м и шаге колонн 6,0 м — 1 саморез на колонну в рядовой зоне. При вертикальной раскладке саморезы устанавливаются в каждый ригель. При шаге ригелей 3,0 м и высоте панели 6,0 м — 3 самореза на панель.

3.3. Схема расстановки для кровельных панелей

Саморезы устанавливаются в каждый гребень панели на каждом прогоне. При ширине панели 1,0 м (3–5 гребней) и шаге прогонов 1,5 м количество саморезов на 1 м² составляет от 0,7 до 2,0 в зависимости от зоны.

4. Особенности крепления в краевых и угловых зонах

Согласно СП 20.13330.2016, кровля и стены здания разбиваются на зоны с различными аэродинамическими коэффициентами:

где e = min(b; 2h) — характерный размер здания, b — ширина здания, h — высота здания.

В краевых и угловых зонах количество крепежа увеличивается пропорционально росту аэродинамического коэффициента. Например, если в рядовой зоне кровли установлено 1,0 саморез на 1 м², то в краевой зоне требуется 1,5 самореза на 1 м², а в угловой — 2,0–2,5 самореза на 1 м².

5. Крепление доборных элементов

Доборные элементы (нащельники, отливы, примыкания, коньковые планки, карнизные свесы) крепятся к облицовке панелей с помощью:

• Вытяжных заклёпок диаметром 4,0–4,8 мм из нержавеющей стали A2 или алюминиевого сплава. Шаг заклёпок — 300–500 мм.
• Саморезов уменьшенного диаметра (4,2–4,8 мм) с пресс-шайбой и EPDM-прокладкой. Шаг — 300–500 мм.
• Комбинированных заклёпок с увеличенной площадью опорного бортика для крепления к утеплителю панели (в случае отсутствия внутренней облицовки в зоне крепления).

Крепление доборных элементов не должно нарушать целостность гидроизоляционного слоя и должно обеспечивать компенсацию температурных деформаций панелей (ΔL = α · L · Δt, где α = 12·10⁻⁶ 1/°C для стали).

6. Минимальные расстояния от края панели

7. Контроль качества монтажа узлов крепления

При приёмке узлов крепления сэндвич-панелей контролируются следующие параметры:

• Соответствие типа и диаметра крепежа проектной документации
• Количество крепежа в каждом узле
• Момент затяжки саморезов (контроль выборочный, не менее 5 % соединений)
• Плотность прилегания EPDM-прокладки к облицовке (визуально: прокладка должна быть равномерно деформирована на 30–50 % толщины)
• Отсутствие повреждений полимерного покрытия вокруг отверстий
• Соосность самореза и отверстия (отклонение не более 2 мм)
• Наличие и правильность установки термоголовок (при проектном решении)
