Листвоуловители для кровельных воронок: назначение, виды и монтаж
Обсуждаемый вопрос
Какие типы листвоуловителей применяются в составе кровельных воронок, чем они различаются по конструкции и пропускной способности, и как правильно выполнить их монтаж и обслуживание?
Краткий ответ
Листвоуловитель (защитная решётка) — обязательный элемент кровельной воронки, предотвращающий попадание листвы, веток и крупного мусора в водосточную систему. По конструкции различают плоские, купольные и цилиндрические листвоуловители. Выбор типа определяется пропускной способностью, типом кровли (эксплуатируемая/неэксплуатируемая) и климатическими условиями. Материалы изготовления: полипропилен, чугун, нержавеющая сталь. Регулярная очистка листвоуловителей (не реже 2 раз в год) — обязательное условие безотказной работы водостока.
Расширенный ответ
1. Назначение листвоуловителя
Листвоуловитель выполняет функцию первичного фильтра в системе внутреннего водостока. Его основные задачи:
- Защита от засорения: предотвращение попадания в водосточный стояк листвы, веток, мусора, которые могут вызвать засор и, как следствие, затопление кровли.
- Защита от обледенения: уменьшение количества органического материала в стояке снижает риск образования ледяных пробок в зимний период.
- Безопасность: предотвращение падения людей и крупных предметов в открытую чашу воронки (особенно актуально для эксплуатируемых кровель).
- Равномерное распределение потока: конструкция листвоуловителя способствует равномерному поступлению воды в воронку, предотвращая образование воронкообразных завихрений, снижающих пропускную способность.
Согласно п. 8.10 СП 30.13330.2020, все кровельные воронки должны быть оборудованы съёмными защитными решётками (листвоуловителями).

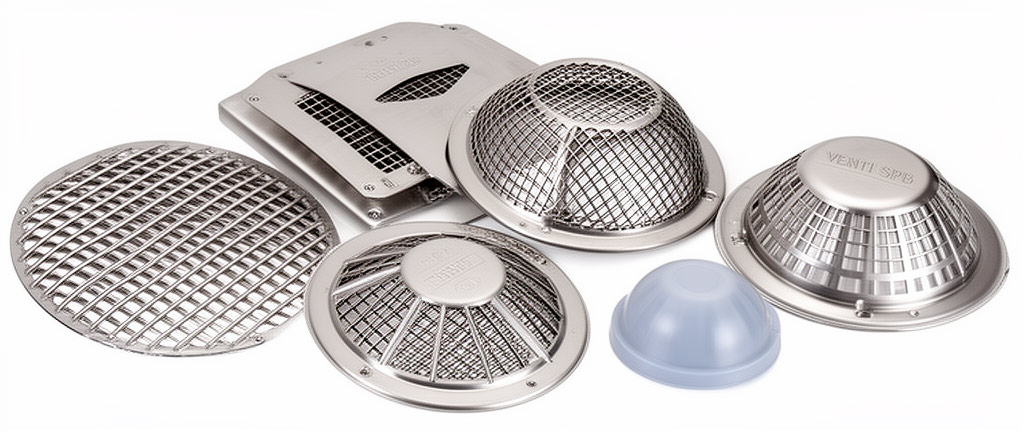

2. Классификация листвоуловителей по конструкции
| Тип | Форма | Принцип работы | Пропускная способность | Защита от засорения |
|---|---|---|---|---|
| Плоский | Диск с перфорацией или щелями | Вода проходит через отверстия в плоскости решётки | Средняя (60–80 % от пропускной способности воронки) | Средняя: крупный мусор задерживается, но может накапливаться на поверхности |
| Купольный | Полусфера с рёбрами жёсткости и щелями | Вода поступает через щели между рёбрами купола | Высокая (80–95 % от пропускной способности воронки) | Высокая: мусор скатывается с купола, щели самоочищаются потоком воды |
| Цилиндрический | Цилиндр с вертикальными щелями | Вода поступает через вертикальные прорези по периметру цилиндра | Очень высокая (90–100 %) | Очень высокая: большая площадь водоприёмной поверхности |
2.1. Плоские листвоуловители
Наиболее простой и экономичный тип. Представляют собой перфорированный диск, устанавливаемый заподлицо с поверхностью кровли. Применяются преимущественно на неэксплуатируемых кровлях с небольшим количеством листвы. Недостаток — склонность к заиливанию и накоплению мусора на поверхности, что требует более частой очистки.
2.2. Купольные листвоуловители
Наиболее распространённый тип для плоских кровель. Куполообразная форма обеспечивает самоочищение: листья и мусор сдуваются ветром или смываются потоком воды с наклонной поверхности. Рёбра жёсткости купола позволяют выдерживать значительные нагрузки (до 1500 кг), что делает их пригодными для эксплуатируемых кровель.
2.3. Цилиндрические листвоуловители
Применяются в условиях интенсивных осадков и большого количества листвы. Вертикальные щели большой площади обеспечивают максимальную пропускную способность. Цилиндрическая форма исключает полное перекрытие водоприёмной поверхности даже при частичном засорении. Часто используются в комбинации с надставными элементами на инверсионных и балластных кровлях.
3. Материалы изготовления
| Материал | Преимущества | Недостатки | Рекомендуемая область применения |
|---|---|---|---|
| Полипропилен (PP) | Низкая стоимость, коррозионная стойкость, малый вес, морозостойкость | Ограниченная прочность, выцветание под УФ | Неэксплуатируемые кровли, жилые здания |
| Чугун (СЧ20) | Высокая прочность, долговечность, устойчивость к вандализму | Большой вес, подверженность коррозии, высокая стоимость | Эксплуатируемые кровли, промышленные здания |
| Нержавеющая сталь (AISI 304/316) | Максимальная прочность и долговечность, коррозионная стойкость, эстетика | Высокая стоимость | Эксплуатируемые кровли, архитектурные объекты |
| Оцинкованная сталь | Средняя стоимость, достаточная прочность | Ограниченный срок службы (коррозия цинкового покрытия) | Временные сооружения, технические кровли |
4. Сравнение по пропускной способности и защите от засорения
Пропускная способность листвоуловителя — критический параметр, влияющий на общую производительность водосточной системы. Неправильно подобранный листвоуловитель может снизить пропускную способность воронки на 20–40 %, что приведёт к скоплению воды на кровле при интенсивных осадках.
| Тип листвоуловителя | Пропускная способность, л/с | Коэффициент снижения | Периодичность очистки |
|---|---|---|---|
| Без листвоуловителя | 12,0 | 1,00 | — |
| Цилиндрический (нерж. сталь) | 11,5 | 0,96 | 1 раз в год |
| Купольный (чугун) | 10,8 | 0,90 | 1–2 раза в год |
| Купольный (полипропилен) | 10,2 | 0,85 | 2 раза в год |
| Плоский (полипропилен) | 8,4 | 0,70 | 3–4 раза в год |
Примечание: значения являются ориентировочными. Точные данные предоставляются производителем по результатам испытаний.
5. Монтаж листвоуловителя
Монтаж листвоуловителя — завершающий этап установки кровельной воронки. Основные требования:
- Листвоуловитель должен плотно фиксироваться в чаше воронки без люфта, но при этом легко сниматься для очистки.
- Для эксплуатируемых кровель обязательна фиксация листвоуловителя винтами или замковым соединением для предотвращения смещения при пешеходных нагрузках.
- Верхняя плоскость листвоуловителя должна находиться на 5–10 мм ниже уровня финишного покрытия кровли для обеспечения свободного притока воды.
- При использовании надставных элементов листвоуловитель устанавливается в верхнюю часть надставного элемента.
- Запрещается жёсткое крепление листвоуловителя, препятствующее его демонтажу для обслуживания.
6. Обслуживание листвоуловителей
Регулярное обслуживание листвоуловителей — обязательное условие безотказной работы системы внутреннего водостока. Регламент обслуживания:
| Периодичность | Вид работ | Примечание |
|---|---|---|
| Ежеквартально | Визуальный осмотр | Проверка целостности, отсутствия деформаций |
| Весна (апрель–май) | Очистка от накопившегося за зиму мусора | Обязательно после таяния снега |
| Осень (октябрь–ноябрь) | Очистка от листвы | Обязательно после листопада |
| После экстремальных погодных явлений | Внеочередной осмотр и очистка | Ураган, ливень, град |
| 1 раз в 2 года | Полная ревизия с демонтажом | Проверка состояния чаши воронки и стояка |
При очистке листвоуловителя запрещается использовать острые металлические предметы, способные повредить гидроизоляционный ковёр в чаше воронки. Рекомендуется применение пластиковых скребков и щёток.
7. Критерии выбора листвоуловителя
При подборе листвоуловителя необходимо учитывать следующие факторы:
- Тип кровли: для эксплуатируемых кровель — чугунные или стальные купольные; для неэксплуатируемых — полипропиленовые купольные или плоские.
- Климатический район: в регионах с интенсивными осадками (q20 > 80 л/с с 1 га) — цилиндрические или купольные с максимальной пропускной способностью.
- Наличие листвы: при близости деревьев — купольные или цилиндрические с самоочищающейся геометрией.
- Совместимость с воронкой: листвоуловитель должен соответствовать посадочному диаметру чаши воронки.
- Нагрузка: для эксплуатируемых кровель класс нагрузки не ниже C250 (по EN 124).
Заключение
Листвоуловитель — кажущийся простым, но критически важный элемент системы внутреннего водостока. Экономия на типе и качестве листвоуловителя неизбежно приводит к увеличению эксплуатационных затрат на очистку водостоков и риску аварийных ситуаций при засорении. Для большинства объектов оптимальным выбором является купольный листвоуловитель из полипропилена (для неэксплуатируемых кровель) или чугуна (для эксплуатируемых), обеспечивающий баланс между пропускной способностью, защитой от засорения и стоимостью.
Нормативные ссылки
- СП 30.13330.2020 «Внутренний водопровод и канализация зданий»
- СП 17.13330.2017 «Кровли»
- ГОСТ 3634-99 «Люки смотровых колодцев и дождеприёмники ливнесточных колодцев. Технические условия»
- EN 124:2015 «Gully tops and manhole tops for vehicular and pedestrian areas»
