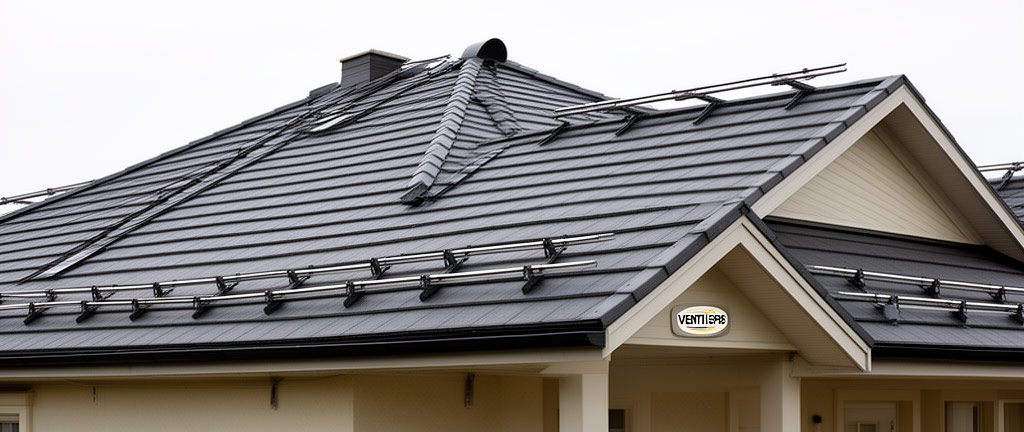

Доборные элементы скатной кровли: классификация, нормы расхода и монтаж

1. Общая классификация доборных элементов

Доборные элементы (комплектующие) скатной кровли — неотъемлемая часть кровельной системы, без которой невозможно обеспечить герметичность и долговечность кровли. По функциональному назначению они подразделяются на следующие группы:

2. Конёк

Конёк — доборный элемент, устанавливаемый на верхнем горизонтальном ребре кровли в месте стыка двух скатов. Выполняет две функции: защиту конькового стыка от атмосферных осадков и обеспечение вытяжной вентиляции подкровельного пространства.

Виды коньков:

• Плоский конёк: простой профиль в виде уголка с полками 150–200 мм. Применяется для большинства типов кровель.
• Круглый конёк: полукруглый профиль радиусом 50–100 мм. Обеспечивает лучшую аэродинамику и эстетику.
• Фигурный (П-образный) конёк: сложный профиль с рёбрами жёсткости. Применяется для кровель с выраженным профилем (металлочерепица).

Нормы расхода:

• Длина стандартного конькового элемента: 2,0 м.
• Нахлёст при монтаже: 100–150 мм.
• Полезная длина одного элемента: 1,85–1,90 м.
• Количество элементов: N = L / 1,85, где L — длина конька в метрах (округляется в большую сторону).
• Крепёж: коньковые саморезы длиной 50–80 мм, 4–6 шт. на элемент.
• Уплотнитель конька: универсальный или профильный, расход равен длине конька.

Технология монтажа:

1. Перед установкой конька на коньковый брус укладывается вентиляционная лента или коньковый уплотнитель, обеспечивающий выход воздуха, но препятствующий задуванию снега.
2. Первый коньковый элемент устанавливается с края, противоположного преобладающему направлению ветра.
3. Крепление выполняется коньковыми саморезами в гребень волны кровельного материала (для металлочерепицы) или в обрешётку (для профнастила).
4. Нахлёст элементов — 150 мм. Стыки герметизируются уплотнительной лентой.
5. Торцы конька закрываются заглушками.

3. Ендова (разжелобок)

Ендова — наиболее ответственный доборный элемент, устанавливаемый на внутреннем угле кровли (пересечении двух скатов). Принимает и отводит воду с двух смежных скатов, поэтому испытывает максимальные гидравлические нагрузки.

Конструкция:

• Нижняя ендова (разжелобок): устанавливается до монтажа кровельного покрытия. Изготавливается из оцинкованной стали с полимерным покрытием. Ширина — 500–600 мм, угол — соответствует углу пересечения скатов.
• Верхняя ендова (декоративная): устанавливается поверх кровельного покрытия. Закрывает срез кровельного материала и придаёт узлу эстетичный вид.

Нормы расхода:

• Длина стандартного элемента: 2,0 м.
• Нахлёст: 150–200 мм (увеличенный из-за высоких гидравлических нагрузок).
• Полезная длина: 1,80–1,85 м.
• Крепёж: саморезы с EPDM-прокладкой, шаг 300 мм.
• Дополнительно: уплотнительная лента по всей длине ендовы.

Технология монтажа:

1. По оси ендовы укладывается сплошная обрешётка шириной не менее 500 мм.
2. Нижняя ендова укладывается на обрешётку снизу вверх с нахлёстом 150 мм. Стыки герметизируются.
3. Кровельный материал подрезается по линии ендовы с зазором 60–100 мм от оси.
4. Верхняя ендова устанавливается поверх кровельного покрытия и крепится к гребням волн.

4. Карнизная планка

Карнизная планка — доборный элемент, устанавливаемый на карнизном свесе кровли. Защищает лобовую доску и нижнюю часть обрешётки от атмосферных осадков, а также направляет конденсат с гидроизоляционной плёнки в водосточный жёлоб.

Нормы расхода:

• Длина стандартного элемента: 2,0 м.
• Нахлёст: 100 мм.
• Полезная длина: 1,90 м.
• Крепёж: саморезы с пресс-шайбой, шаг 200–300 мм.

Технология монтажа:

1. Карнизная планка устанавливается до монтажа кровельного покрытия.
2. Крепится к первой доске обрешётки и лобовой доске.
3. Нахлёст элементов — 100 мм.
4. Поверх карнизной планки устанавливается капельник (если не интегрирован в конструкцию планки).
5. Кронштейны водосточного жёлоба устанавливаются поверх карнизной планки.

5. Фронтонная (ветровая) планка

Фронтонная планка — доборный элемент, устанавливаемый на фронтонном (боковом) свесе кровли. Защищает подкровельное пространство от задувания ветра и осадков, а также фиксирует край кровельного покрытия от ветрового подъёма.

Нормы расхода:

• Длина стандартного элемента: 2,0 м.
• Нахлёст: 100 мм.
• Полезная длина: 1,90 м.
• Крепёж: саморезы с пресс-шайбой, шаг 300–400 мм.

Технология монтажа:

1. Фронтонная планка устанавливается после монтажа кровельного покрытия.
2. Нижний край планки должен перекрывать карнизную планку.
3. Крепление выполняется к торцевой доске и к гребням волн кровельного материала.
4. Нахлёст элементов — 100 мм, стыки герметизируются.

6. Планка примыкания

Планка примыкания — доборный элемент, обеспечивающий герметизацию стыка кровельного покрытия с вертикальными конструкциями: стенами, парапетами, вентиляционными шахтами, дымоходами.

Конструкция:

• Нижняя планка примыкания: устанавливается под кровельное покрытие, заводится в штрабу стены.
• Верхняя планка примыкания: устанавливается поверх кровельного покрытия, закрывает штрабу и верхний край нижней планки.

Нормы расхода:

• Длина стандартного элемента: 2,0 м.
• Нахлёст: 150 мм.
• Полезная длина: 1,85 м.
• Крепёж: саморезы с дюбелями (к стене), шаг 200–300 мм.
• Герметик: полиуретановый или силиконовый по верхней кромке штрабы.

Технология монтажа:

1. Нижняя планка примыкания устанавливается до монтажа кровельного покрытия. Верхний край заводится в штрабу стены глубиной 25–30 мм.
2. Штраба заполняется герметиком.
3. После монтажа кровельного покрытия устанавливается верхняя планка, закрывающая штрабу.
4. Верхняя кромка верхней планки также герметизируется.

7. Снегозадержатели

Снегозадержатели — элементы безопасности, предотвращающие лавинный сход снега с кровли. Согласно п. 9.12 СП 17.13330.2017, снегозадерживающие устройства обязательны для кровель с уклоном более 12° (21 %) в зданиях с организованным водостоком.

Нормы расхода:

• Трубчатые: 1 ряд на каждые 6–8 м длины ската (по снеговому району). Кронштейны — 4 шт. на 3-метровую трубу.
• Уголковые: 1 ряд на каждые 5–6 м длины ската. Шаг установки — 500–600 мм.
• Решётчатые: 1 ряд на каждые 8–10 м длины ската.
• Крепёж: усиленные саморезы длиной 50–80 мм с шестигранной головкой, 2–4 шт. на кронштейн.

Технология монтажа трубчатых снегозадержателей:

1. Первый ряд устанавливается на расстоянии 350–500 мм от карнизного свеса.
2. Кронштейны крепятся к обрешётке через кровельный материал. В металлочерепице — в прогиб волны, в месте прилегания к обрешётке.
3. Под кронштейн устанавливается уплотнительная прокладка.
4. Трубы вставляются в отверстия кронштейнов и фиксируются болтами.
5. Стыковка труб — через соединительную муфту.

8. Сводная таблица норм расхода доборных элементов

9. Общие требования к монтажу доборных элементов

• Все доборные элементы должны соответствовать цвету и типу покрытия кровельного материала (по шкале RAL).
• Крепёж должен быть из коррозионностойких материалов (нержавеющая сталь, оцинкованная сталь с полимерным покрытием) и комплектоваться EPDM-прокладками.
• Резка доборных элементов выполняется ножницами по металлу или электролобзиком. Запрещается использование углошлифовальной машины (болгарки), так как абразивный диск повреждает полимерное покрытие и цинковый слой, вызывая коррозию.
• Все обрезанные кромки должны быть обработаны ремонтной краской.
• Монтаж доборных элементов следует выполнять в соответствии с инструкцией производителя кровельного материала. Несоблюдение инструкции может являться основанием для отказа в гарантийных обязательствах.
