Монтаж ПВХ мембраны с телескопическим крепежом: пошаговая технология и типовые ошибки

04.07.2026 •
Технология монтажа •
Время чтения: 16 мин

Обсуждаемый вопрос

Механическое крепление ПВХ-мембраны телескопическими дюбелями — наиболее распространённый способ устройства плоской кровли в России. Однако именно на этапе монтажа закладывается до 80% будущих дефектов кровельного ковра: от локальных протечек до полного отрыва мембраны при штормовом ветре. Какова правильная последовательность монтажа? Какие требования предъявляются к основанию? Какие ошибки наиболее типичны и как их избежать? Настоящая статья — практическое руководство для производителей работ и служб технического надзора.

Краткий ответ

Монтаж ПВХ-мембраны с телескопическим крепежом выполняется в шесть этапов: подготовка основания → раскладка утеплителя → раскатка мембраны → разметка зон крепления → установка дюбелей → сварка швов горячим воздухом. Критически важны: ровность основания (отклонение не более 5 мм на 2-метровой рейке), влажность бетона не более 4%, глубина анкеровки дюбеля не менее 35 мм в бетоне, вертикальность установки (отклонение не более 5°). Типовые ошибки — недостаточная глубина бурения, перекос дюбеля, перезабивка сердечника, пропуск крепежа в краевых зонах — приводят к снижению несущей способности на 30–60%.

Расширенный ответ

1. Требования к основанию

Согласно СП 17.13330.2017 (п. 5.1) и СТО НОСТРОЙ 2.13.81-2012, основание под механическое крепление ПВХ-мембраны должно удовлетворять следующим требованиям:

Параметр	Требование	Метод контроля
Ровность поверхности	Отклонение не более 5 мм на рейке 2 м	НИИСК-контроль, 2-метровая рейка
Влажность бетона (массовая)	Не более 4%	Карбидный влагомер, диэлькометрический метод
Прочность бетона на сжатие	Не ниже B15 (M200)	Метод ударного импульса (склерометр)
Прочность на отрыв поверхностного слоя	Не менее 0,5 МПа	Адгезиметр (pull-off test)
Толщина профлиста (для Croco A)	Не менее 0,7 мм	Штангенциркуль, ультразвуковой толщиномер
Толщина бетонной плиты	Не менее 40 мм ниже дна отверстия	Замер глубины бурения
Уклон кровли	1,5–25% (основной), местные обратные уклоны не допускаются	Нивелир, уклономер
Чистота поверхности	Отсутствие пыли, масла, снега, наледи	Визуальный осмотр

Критически важно: Монтаж ПВХ-мембраны на влажное бетонное основание (влажность > 4%) категорически запрещён. Остаточная влага при нагреве кровли солнцем превращается в пар, создавая давление под мембраной до 5–8 кПа, что приводит к образованию пузырей и отслоению кровельного ковра. При вынужденном монтаже в условиях повышенной влажности необходимо устройство пароизоляционного слоя с проклейкой швов.

2. Пошаговая технология монтажа

Подготовка основания. Выполнить очистку основания от пыли, мусора, снега и наледи. Проверить ровность 2-метровой рейкой: зазоры более 5 мм заделать цементно-песчаным раствором или шлифовкой. Проверить влажность бетона карбидным влагомером (не более 4%). При необходимости — устройство пароизоляции из полиэтиленовой плёнки толщиной не менее 200 мкм с проклейкой нахлёстов двусторонним скотчем. Огрунтовать поверхность битумным праймером при устройстве кровли по старому битумному ковру.

Раскладка теплоизоляционных плит. Плиты утеплителя (минераловатные или PIR) укладываются вразбежку с перекрытием швов не менее чем на 200 мм. Нижний слой (при двухслойной теплоизоляции) укладывается без крепления или с временной фиксацией. Верхний слой укладывается с перевязкой швов относительно нижнего. Зазоры между плитами более 5 мм заполняются монтажной пеной или клиньями из того же материала. Плиты должны плотно прилегать друг к другу и к основанию — «качающиеся» плиты недопустимы.

Раскатка ПВХ-мембраны. Рулоны мембраны раскатываются по поверхности утеплителя с нахлёстом 120 мм для боковых швов и 150 мм для торцевых. Направление раскатки — перпендикулярно основному уклону (для стока воды). Мембрана должна «отлежаться» в раскатанном состоянии не менее 30 минут для снятия внутренних напряжений и температурной релаксации. При температуре воздуха ниже +5 °C время выдержки увеличивается до 2 часов, мембрана должна быть предварительно выдержана в тёплом помещении не менее 24 часов.

Разметка зон крепления. Согласно проекту производства работ (ППР), на поверхность мембраны наносится разметка линий крепления с помощью мелованного шнура. Шаг крепления в рядовой зоне — согласно расчёту (типовой 200–300 мм), в краевой зоне — 150–200 мм, в угловой — 100–150 мм. Расстояние от края мембраны до первого ряда дюбелей — не менее 30 мм. Разметка выполняется отдельно для каждой зоны кровли с учётом направления преобладающих ветров.

Рекомендация: Разметку следует начинать с угловых зон, затем переходить к краевым и рядовым. Количество дюбелей в угловой зоне должно быть увеличено на 30–50% относительно расчётного для рядовой зоны. При площади угловой зоны менее 10 м² допускается сплошная разметка с шагом 100 мм.

Установка телескопических дюбелей. Бурение отверстий выполняется через мембрану и утеплитель в основание перфоратором с буром диаметром 8,0 мм (соответствует диаметру гильзы дюбеля). Глубина бурения: для бетона — длина анкерной зоны + 10 мм (буровая мука), для профлиста — до пробития металла + 5 мм. Дюбель вставляется в отверстие заподлицо с поверхностью мембраны. Сердечник забивается молотком до характерного щелчка или до совмещения контрольной риски с плоскостью шляпки. Запрещается добивать сердечник после срабатывания телескопического механизма — это приводит к разрушению распорной зоны.

Тип дюбеля	Диаметр бура, мм	Глубина бурения (бетон), мм	Глубина бурения (профлист), мм	Усилие забивки, Н
Croco A	8,0	45	До пробития + 5	150–200
Croco B	8,0	55	Не рекомендуется	120–180

Сварка швов горячим воздухом. Сварка выполняется автоматическим сварочным аппаратом (Leister, Forsthoff) при температуре 420–480 °C для ПВХ-мембран. Скорость сварки — 2,0–3,5 м/мин в зависимости от толщины мембраны и температуры окружающей среды. Ширина сварного шва — не менее 30 мм (при нахлёсте 120 мм). После сварки обязателен контроль качества каждого шва: визуальный осмотр на наличие «прогаров», непроваров и складок; механический контроль — пробник с щупом 0,3 мм не должен проходить в шов. Каждый шов маркируется номером аппарата, датой и подписью сварщика.

3. Типовые ошибки монтажа и их последствия

Ошибка 1: Недостаточная глубина анкеровки. Бурение отверстия меньшей глубины, чем требуется (например, 30 мм вместо 45 мм для Croco B). Распорная зона дюбеля не полностью входит в бетон, часть гильзы остаётся в утеплителе. Последствия: снижение усилия на вырыв на 40–60%. Причина: экономия времени, износ бура, отсутствие ограничителя глубины. Контроль: выборочная проверка глубины бурения щупом, не менее 5 замеров на 100 м².

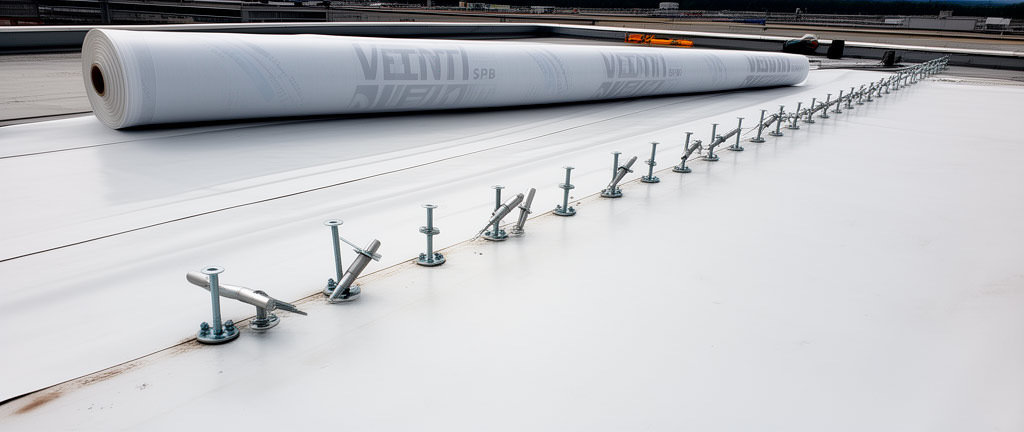

Монтаж ПВХ мембраны с телескопическим крепежом пошаговая технология

Ошибка 2: Перекос дюбеля при установке. Отклонение оси дюбеля от вертикали более чем на 5°. Возникает при бурении «на себя» или при работе на наклонной поверхности без подставки. Последствия: неравномерное распределение распорного усилия, снижение несущей способности на 25–35%, риск выскальзывания дюбеля при ветровом отсосе. Контроль: визуальный осмотр с угольником, выборочно — 10 дюбелей на 100 м².

Ошибка 3: Повреждение мембраны шляпкой дюбеля. Чрезмерное усилие забивки сердечника приводит к продавливанию шляпки в мембрану, образованию микротрещин вокруг дюбеля. Последствия: локальные протечки, разрыв мембраны при температурных деформациях. Контроль: визуальный осмотр каждого дюбеля; шляпка должна плотно прилегать к мембране, но не деформировать её.

Ошибка 4: Пропуск крепежа в краевых и угловых зонах. Монтажники «экономят» дюбели в краевых зонах, устанавливая их с тем же шагом, что и в рядовой зоне. Последствия: отрыв мембраны в краевой зоне при первом же штормовом ветре (нагрузка в краевой зоне в 2–3 раза выше). Контроль: проверка соответствия схемы крепления ППР, замер шага рулеткой.

Ошибка 5: Перезабивка сердечника Croco A в профлист. После пробития профлиста сердечник продолжают забивать, что приводит к срыву резьбового зацепления. Последствия: дюбель держится только на трении, усилие на вырыв падает до 0,15–0,20 кН (вместо 0,55 кН). Контроль: использование монтажного инструмента с ограничителем глубины забивки.

Ошибка 6: Монтаж при неблагоприятных погодных условиях. Укладка мембраны при температуре ниже −15 °C, во время дождя, снега или при сильном ветре (> 10 м/с). Последствия: потеря эластичности мембраны (трещины при раскатке), непровар швов (влага в зоне сварки), неравномерное натяжение (ветер). Контроль: журнал производства работ с ежедневной фиксацией погодных условий.

4. Контроль качества монтажа

4.1. Испытание дюбелей на вырыв

Согласно ГОСТ Р 56704-2015 и СТО НОСТРОЙ 2.13.81-2012, испытания на вырыв проводятся:

При входном контроле — не менее 5 дюбелей от партии (партия — до 10 000 шт.);
При операционном контроле — не менее 5 испытаний на каждые 500 м² кровли, но не менее 5 на объект;
Равномерно по площади кровли с обязательным включением угловых и краевых зон.

Испытание проводится адгезиметром (гидравлическим вырывным устройством) с захватом за шляпку дюбеля. Нагрузка прикладывается плавно со скоростью 0,1–0,2 кН/с. Дюбель считается прошедшим испытание, если усилие вырыва составляет не менее 80% от паспортного значения N_d и характер разрушения соответствует ожидаемому (вырыв из основания, а не разрушение гильзы).

4.2. Визуальный и инструментальный контроль

Вид контроля	Периодичность	Критерий приёмки
Ровность основания	Сплошной	Зазор ≤ 5 мм на 2 м
Влажность основания	Не менее 1 замера на 100 м²	≤ 4% по массе
Глубина бурения	5 замеров на 100 м²	±2 мм от проектной
Вертикальность дюбелей	10 дюбелей на 100 м²	Отклонение ≤ 5°
Шаг расстановки	10 замеров на зону	±10% от проектного
Качество сварных швов	Сплошной визуальный + выборочный механический	Щуп 0,3 мм не проходит
Испытание на вырыв	5 шт. на 500 м²	≥ 0,8 × N_d
Сплошность кровельного ковра	Сплошной	Отсутствие проколов, разрывов, вздутий

5. Инструмент и оснастка

Наименование	Назначение	Рекомендуемые модели
Перфоратор SDS+	Бурение отверстий в бетоне	Bosch GBH 2-28, Makita HR2470
Бур SDS+ Ø8,0×110 мм	Бурение под дюбель	Bosch, DeWALT, Hawera
Ограничитель глубины	Контроль глубины бурения	Механический упор на буре
Молоток 500–800 г	Забивка сердечника	Слесарный, с резиновой рукояткой
Автомат сварки горячим воздухом	Сварка швов ПВХ-мембраны	Leister Varimat V2, Forsthoff P2
Ручной фен	Сварка в труднодоступных местах	Leister Triac ST, Herz
Прикаточный ролик	Прикатка сварных швов	Силиконовый, Ø40 мм
Мелованный шнур	Разметка линий крепления	—
Рулетка 10 м	Замер шага расстановки	—
2-метровая рейка	Контроль ровности	Алюминиевая, класс 2
Адгезиметр (pull-off tester)	Испытание на вырыв	Proceq DY-2, Controls 58-C0215
Щуп 0,3 мм	Контроль сварных швов	—
Карбидный влагомер	Контроль влажности бетона	Tramex CMEX II, Protimeter

6. Требования безопасности

Монтаж кровли относится к работам на высоте и должен выполняться в соответствии с Правилами по охране труда при работе на высоте (приказ Минтруда № 782н). Обязательно применение страховочных систем, ограждение периметра кровли, использование спецодежды и СИЗ. При работе с горячим воздухом (сварка) — термостойкие перчатки и защитные очки. При работе с перфоратором — антивибрационные перчатки и средства защиты слуха. Запрещается производство работ при скорости ветра более 15 м/с, во время грозы, гололёда и при видимости менее 50 м.

Заключение

Качественный монтаж ПВХ-мембраны с телескопическим крепежом — результат строгого соблюдения технологии на каждом этапе. Ключевые факторы успеха: (1) тщательная подготовка основания с контролем ровности и влажности; (2) точное соблюдение проектной схемы расстановки дюбелей с увеличением плотности в краевых и угловых зонах; (3) вертикальная установка дюбелей с контролем глубины бурения; (4) сварка швов при оптимальной температуре и скорости с обязательным контролем качества; (5) проведение испытаний на вырыв на каждом объекте. Игнорирование любого из этих этапов ведёт к снижению долговечности кровли с проектных 25–30 лет до 3–5 лет. Рекомендуется вести поэтапную фотофиксацию скрытых работ и оформлять акты освидетельствования на каждый этап монтажа.

Нормативные ссылки

СТО НОСТРОЙ 2.13.81-2012 «Кровли. Кровельные работы. Устройство кровель из полимерных мембран. Правила, контроль выполнения и требования к результатам работ».
СП 17.13330.2017 «Кровли. Актуализированная редакция СНиП II-26-76» — раздел 5 «Кровли из рулонных материалов».
СП 71.13330.2017 «Изоляционные и отделочные покрытия. Актуализированная редакция СНиП 3.04.01-87» — раздел 5 «Устройство кровель».
ГОСТ Р 56704-2015 «Конструкции кровельные. Методы определения механической прочности крепления теплоизоляционных слоёв и кровельного ковра к основанию».
СП 20.13330.2016 «Нагрузки и воздействия» — в части определения ветровых нагрузок для расчёта схемы крепления.
СП 49.13330.2010 «Безопасность труда в строительстве» — в части требований к работам на высоте.
Приказ Минтруда России № 782н от 16.11.2020 «Об утверждении Правил по охране труда при работе на высоте».
