Крепёж для натуральной и цементно-песчаной черепицы: нормативные требования и практика монтажа

1. Виды крепежа для черепицы

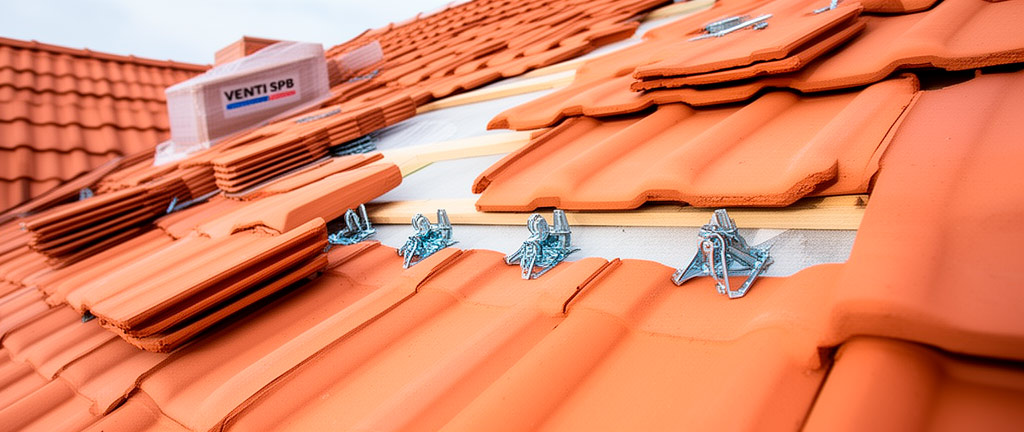

Противоветровой кляммер является основным элементом крепления черепичной кровли. Его конструкция обеспечивает надёжную фиксацию черепицы к обрешётке без нарушения целостности черепицы (в отличие от сквозного крепления саморезом). Кляммер зацепляется за нижний край черепицы и притягивается к обрешётке саморезом или ершёным гвоздём. Для черепицы со сквозным технологическим отверстием допускается крепление саморезом непосредственно через отверстие с обязательной установкой EPDM-прокладки.

2. Нормативные требования по СП 17.13330.2017

СП 17.13330.2017 (п. 5.5) устанавливает следующие обязательные требования к креплению штучной черепицы:

1. Карнизный ряд — крепление каждой черепицы обязательно независимо от уклона и ветрового района.
2. Фронтонный ряд — крепление каждой черепицы обязательно независимо от уклона и ветрового района.
3. Коньковый ряд — крепление каждой черепицы обязательно независимо от уклона и ветрового района.
4. Рядовая зона при уклоне до 45° — крепление каждой второй-третьей черепицы в шахматном порядке для ветровых районов I–II; каждой черепицы для ветровых районов III и выше.
5. Рядовая зона при уклоне более 45° — крепление каждой черепицы обязательно независимо от ветрового района.
6. Ендова и примыкания — крепление каждой подрезанной черепицы обязательно.

3. Схема крепления черепицы

Схема расстановки крепежа на скате черепичной кровли (пример для уклона 35°, II ветровой район):

    ┌────────────────────────────────────────────┐
    │  K  K  K  K  K  K  K  K  K  K  K  K  K  │ ← коньковый ряд (каждая)
    │  ●  ●  ●  ●  ●  ●  ●  ●  ●  ●  ●  ●  ●  │
    │     ○     ○     ○     ○     ○     ○       │ ← рядовые (шахматный порядок)
    │  ○     ○     ○     ○     ○     ○     ○    │
    │     ○     ○     ○     ○     ○     ○       │
    │  ○     ○     ○     ○     ○     ○     ○    │
    │  ●  ●  ●  ●  ●  ●  ●  ●  ●  ●  ●  ●  ●  │ ← карнизный ряд (каждая)
    └────────────────────────────────────────────┘
    ● — обязательное крепление (каждая черепица)
    ○ — крепление в шахматном порядке (каждая 2-я)
    K — коньковая черепица с коньковым зажимом


Шахматный порядок крепления в рядовой зоне означает, что в каждом последующем ряду крепёж смещается на одну черепицу относительно предыдущего ряда. Это обеспечивает равномерное распределение ветровой нагрузки по всей площади ската и предотвращает образование «слабых» линий.

4. Расчёт количества крепежа на 1 м²

Количество крепежа зависит от формата черепицы (количества штук на 1 м²) и схемы крепления. Базовые формулы:

N_креп = n_череп × k_креп

где n_череп — количество черепиц на 1 м², шт.; k_креп — коэффициент крепления (доля закреплённых черепиц).

Для кровли площадью 150 м² с керамической пазовой черепицей (10 шт/м²) во II ветровом районе при уклоне 35° общее количество крепежа составит:

• Карнизный ряд (≈10 % площади): 15 м² × 10 = 150 шт.;
• Фронтонный ряд (≈8 % площади): 12 м² × 10 = 120 шт.;
• Коньковый ряд (≈5 % площади): 7,5 м² × 10 = 75 шт.;
• Рядовая зона (≈77 % площади): 115,5 м² × 10 × 0,38 = 439 шт.;
• Итого: 784 шт. + запас 5 % ≈ 825 шт.

5. Особенности крепления цементно-песчаной черепицы

Цементно-песчаная черепица (ЦПЧ) имеет ряд конструктивных отличий от керамической, влияющих на требования к креплению:

Больший вес ЦПЧ (на 25–30 % тяжелее керамической) предъявляет повышенные требования к несущей способности обрешётки и крепежа. Минимальное сечение обрешётки для ЦПЧ — 50×50 мм (против 40×50 мм для керамической). Саморезы для ЦПЧ должны иметь диаметр не менее 5,0 мм и длину, обеспечивающую заглубление в обрешётку не менее 25 мм.

ЦПЧ всегда имеет технологические отверстия для крепления, что упрощает монтаж, но требует обязательной герметизации узла крепления. Саморез должен быть укомплектован EPDM-прокладкой и пластиковой заглушкой, закрывающей головку самореза от атмосферных воздействий.

6. Контроль качества крепления черепицы

При приёмке черепичной кровли контролируются:

• Соответствие схемы крепления проектной документации и требованиям СП 17.13330.2017;
• Наличие крепления каждой черепицы в карнизном, фронтонном и коньковом рядах;
• Надёжность фиксации кляммеров и скоб (выборочная проверка на отрыв, не менее 5 % крепежа);
• Отсутствие люфта и «хлопанья» черепицы при ветре;
• Правильность установки коньковых зажимов и герметизация конькового узла;
• Отсутствие коррозии на крепёжных элементах;
• Целостность EPDM-прокладок и пластиковых заглушек на саморезах.
